در سال های اخیر، استفاده از سیستم سرمایش از سقف به عنوان یکی از مدرن ترین و کارآمدترین روش های خنک سازی ساختمان ها مورد توجه مهندسان و طراحان قرار گرفته است. این سیستم ها برخلاف کولرهای گازی و چیلرهای کانالی که جریان هوای شدید تولید می کنند، بر پایه انتقال حرارت تابشی و جابه جایی طبیعی هوا عمل می کنند و همین تفاوت باعث شده است تجربه سرمایش بسیار آرام، یکنواخت و کاملاً بدون صدا ایجاد شود.
افزایش بهره وری انرژی، کنترل بهتر رطوبت، مصرف برق پایین و حذف مشکلات رایج جریان هوای سرد مستقیم از مهم ترین دلایلی است که باعث شده این سیستم برای محیط های مسکونی، اداری و حتی تجاری به یک گزینه ایده آل تبدیل شود.
این فناوری در حقیقت همان نسخه مدرن و تکامل یافته سیستم های گرمایش از کف است، با این تفاوت که به جای توزیع گرما، وظیفه خنک سازی محیط را به عهده دارد. در سیستم سرمایشی سقف، تبادل دما به وسیله سطح سقف انجام می شود و همین موضوع کیفیت سرمایش را به شکل چشمگیری افزایش می دهد.
سرمایش از سقف چیست؟
سرمایش از سقف یک روش نوین و مبتنی بر انتقال حرارت تابشی است که در آن سطح سقف به یک مبدل حرارتی بزرگ تبدیل می شود. در این سیستم، آب خنک یا ماده مبرد از میان لوله ها یا صفحات تعبیه شده در سقف عبور می کند و با جذب گرمای محیط، دمای اتاق را کاهش می دهد. برخلاف سیستم های سنتی، در سیستم سرمایشی سقف جریان هوای سرد با سرعت زیاد وجود ندارد؛ بلکه سرمایش کاملاً یکنواخت، بدون احساس نسیم، بدون صدا و بدون ایجاد خشک شدگی هوا انجام می شود.
این ویژگی باعث می شود کسانی که نسبت به باد سرد حساس هستند یا از سوزش چشم و خشکی سینوس در اثر باد کولر شکایت دارند، تجربه ای بسیار مطلوب از خنک سازی داشته باشند. نکته مهم دیگر این است که در سیستم سرمایش از سقف معمولاً بار سرمایشی با راندمان بالاتر تأمین می شود، زیرا تفاوت دمای بین سطح سرد سقف و دمای اتاق کم نیست و انتقال حرارت به صورت موثر انجام می شود.
انواع سیستم های سرمایش از سقف
سیستم های سرمایشی سقفی در مدل ها، ساختارها و فناوری های متنوعی طراحی می شوند و هر یک از آن ها ویژگی ها، مزایا و کاربردهای خاص خود را دارند. انتخاب بهترین گزینه معمولاً به عواملی مانند نوع کاربری ساختمان، شرایط اقلیمی منطقه، بودجه پروژه، نوع تجهیزات تأسیساتی موجود و میزان دقت کنترل دما بستگی دارد.
برای اینکه بتوانید مناسب ترین سیستم را برای پروژه خود انتخاب کنید، لازم است با تفاوت ها و عملکرد هر یک از فناوری های سرمایش سقفی به طور دقیق آشنا شوید. در ادامه، انواع سیستم های سرمایشی سقفی را به شکلی تخصصی و جامع بررسی می کنیم و نحوه عملکرد، مزایا، محدودیت ها و کاربردهای آن ها را توضیح می دهیم.
سیستم سرمایش سقفی آبی (سقف سرد)
سیستم سرمایش سقفی آبی که به آن سقف سرد نیز گفته می شود، یکی از رایج ترین مدل ها در جهان است. در این روش، آب خنک در لوله هایی که در سقف قرار گرفته اند گردش می کند. این آب با جذب گرمای محیط، باعث کاهش دمای اتاق می شود. سیستم سرمایش سقفی آبی بر اساس پدیده انتقال حرارت تابشی عمل می کند و همین ویژگی موجب می شود سرمایش کاملاً یکنواخت و پایدار باشد.
در این روش تقریباً هیچ صدایی تولید نمی شود، زیرا فن یا موتور محرک اصلی وجود ندارد. همین موضوع به ویژه برای اتاق خواب، محیط های اداری، کتابخانه ها و ساختمان هایی که سکوت و آرامش در آن ها اهمیت دارد، یک مزیت بسیار بزرگ محسوب می شود. نکته مهم این است که آب باید در دمایی جریان پیدا کند که احتمال تقطیر یا شبنم زدگی ایجاد نشود.
سیستم سرمایش سقفی بر پایه لوله های آب
این سیستم بسیار شبیه سقف سرد است اما لوله گذاری در آن می تواند به شکل های مختلفی مثل شبکه های مارپیچ، موازی یا شانه ای انجام شود. جنس لوله ها معمولاً از پلی اتیلن مشبک (PEX) یا پنج لایه است و در سقف کاذب، زیر بتن یا پشت پانل ها نصب می شود.
در این روش ظرفیت و راندمان سیستم سرمایش از سقف به تعداد لوله ها، فاصله آن ها، دمای ورودی آب و نوع فین یا صفحات حرارتی بستگی دارد. برخی مدل ها از صفحات آلومینیومی انتقال حرارت استفاده می کنند تا بازده سرمایش افزایش یابد. این سیستم برای ساختمان های جدید و پروژه هایی که امکان بازسازی کامل دارند، یک انتخاب بسیار مناسب است.
سرمایش سقفی بر پایه پنل های گچی
این مدل معمولاً زمانی استفاده می شود که سقف سازه ای اجازه لوله گذاری مستقیم را نمی دهد یا نیاز است سیستم با حداقل تغییرات نصب شود. پنل های گچی مخصوصی تولید می شوند که در پشت آن ها لوله های نازک آب سرد تعبیه شده است. این پنل ها همانند سقف کاذب نصب می شوند و می توانند سرمایش را به شکل یکنواخت در فضا توزیع کنند.
این نوع سیستم سرمایش بسیار تمیز، زیبا و مقرون به صرفه است و نصب آن نیز سریع تر انجام می شود. تنها نکته مهم، کنترل دقیق رطوبت هوا است زیرا هرگونه افزایش رطوبت می تواند خطر شبنم زدگی روی سطح گچی را افزایش دهد. به همین دلیل در اقلیم های مرطوب باید از سیستم های کنترل رطوبت مکمل استفاده شود.
سیستم های سرمایش سقفی فعال و غیرفعال
در نوع فعال، سیستم سرمایش معمولاً با هواساز یا فن کویل ترکیب می شود تا علاوه بر خنک سازی تابشی، رطوبت و هوای تازه نیز کنترل شود. این روش برای ساختمان های بزرگ، بیمارستان ها و ادارات محبوب است.
در مدل غیرفعال، تنها سرمایش تابشی انجام می شود و سیستم هوا رسان مجزا وجود ندارد. این روش ساده تر است اما برای محیط هایی مناسب است که بار رطوبتی کم دارند. در واقع تفاوت سیستم فعال و غیرفعال مربوط به کامل بودن چرخه تهویه است. سیستم فعال معمولاً مصرف انرژی کمتر، کنترل بهتر و عملکرد دقیق تری دارد.
بهترین سیستم های سرمایش سقفی در ایران
در ایران معمولاً سیستم سرمایشی سقف بر پایه لوله های PEX با صفحات انتقال حرارت آلومینیومی بیشترین استفاده را دارد. این مدل علاوه بر دوام بالا، راندمان بسیار مناسبی ارائه می دهد و برای ساختمان های مسکونی، ویلاها، ادارات و حتی فروشگاه ها عملکرد فوق العاده ای دارد.
در بازار جهانی نیز برندهایی مانند Rehau، Uponor، Giacomini و Aquatherm پیشتاز هستند. این شرکت ها فناوری های با کنترل رطوبت هوشمند، صفحات فوق ظریف انتقال حرارت و سیستم های ترکیبی فعال را عرضه می کنند که باعث شده سیستم سرمایش در بسیاری از ساختمان های مدرن جایگزین فن کویل و کولرگازی شود.
مزایا و معایب سرمایش از سقف
سیستم سرمایش از سقف به دلیل عملکرد مبتنی بر تابش و انتقال حرارت یکنواخت، یکی از پیشرفته ترین و کارآمدترین روش های تهویه مطبوع در ساختمان های مدرن محسوب می شود. این فناوری مزایای متعددی دارد که آن را به گزینه ای محبوب در پروژه های مسکونی، اداری، بیمارستانی و هتل ها تبدیل کرده است. با این حال، مانند هر سیستم دیگر، محدودیت ها و چالش های خاصی نیز دارد که باید پیش از اجرا مورد توجه قرار گیرد.
مزایای سرمایش از سقف
توزیع یکنواخت دما در فضا: به دلیل ماهیت تابشی سیستم، دما در تمامی نقاط اتاق به صورت یکدست توزیع می شود و خبری از نقاط خیلی سرد یا خیلی گرم نیست. این موضوع موجب افزایش کیفیت آسایش حرارتی می شود.
مصرف انرژی کمتر: در این روش، دمای آب ورودی نسبت به سیستم های سرمایشی مرسوم بالاتر است (مثلاً 16–18 درجه)، و همین موضوع باعث کاهش چشمگیر مصرف انرژی چیلر و کاهش هزینه های بهره برداری می شود.
عدم ایجاد باد سرد و جریان مزاحم هوا: برخلاف کولرهای گازی و سیستم های دمشی، در این سیستم هوا با سرعت زیاد وارد فضا نمی شود و جریان باد آزاردهنده تولید نمی گردد. نتیجه، محیطی آرام تر و طبیعی تر است.
کاهش چشمگیر صدا: سیستم های سرمایش سقفی تقریباً بدون صدا کار می کنند زیرا بخش عمده فرآیند تبادل حرارت از طریق آب و پنل های سقفی انجام می شود و نیازی به فن پرقدرت نیست.
زیبایی ظاهری و امکان طراحی مینیمال: چون تجهیزات در سقف پنهان هستند، ظاهر فضا کاملاً یکپارچه و بدون دریچه های بزرگ و تجهیزات جاگیر خواهد بود. این مزیت برای پروژه های لوکس و معماری محور بسیار ارزشمند است.
افزایش سطح آسایش حرارتی: سرمایش تابشی باعث کاهش دمای مؤثر بدن می شود و حس خنکی طبیعی تری نسبت به سیستم های جریان هوا ایجاد می کند؛ بدون اینکه نوسان دمای زیاد یا خشکی هوا رخ دهد.
معایب و چالش های سرمایش از سقف
هزینه اولیه نسبتاً بالا: اجرای پنل های هیدرونیک، لوله کشی گسترده و نیاز به تجهیزات کنترلی دقیق، معمولاً هزینه اولیه بیشتری نسبت به سیستم های سنتی ایجاد می کند.
نیاز به کنترل دقیق رطوبت: مهم ترین چالش این سیستم، جلوگیری از تشکیل شبنم (Condensation) روی سطح سقف است. در اقلیم هایی با رطوبت بالا، باید تجهیزات مکمل کنترل رطوبت مانند دستگاه هواساز، سیستم های خشک کن هوا یا کنترلر نقطه شبنم استفاده شود.
ضرورت طراحی و اجرای کاملاً حرفه ای: این سیستم نسبت به سایر روش ها به محاسبات مهندسی دقیق تر، کنترلرهای هوشمند و اجرای استاندارد نیاز دارد. کوچک ترین خطا می تواند عملکرد سیستم را تحت تأثیر قرار دهد.
محدودیت در بار سرمایشی بسیار بالا: سیستم سرمایش سقفی توان محدودی برای دفع بارهای سرمایشی شدید دارد؛ بنابراین در فضاهایی با گرمای زیاد (مانند آشپزخانه های صنعتی یا فضاهای با پنجره های وسیع بدون سایه بان) معمولاً به سیستم کمکی نیاز است.
نیاز به هماهنگی با سایر سیستم ها: در صورت وجود سیستم گرمایش از کف یا تهویه مستقل، باید کنترل ها کاملاً هم زمان و دقیق تنظیم شود تا تداخل عملکردی ایجاد نشود.
نکات مهم در طراحی و اجرای سیستم سرمایش سقفی
طراحی و اجرای سیستم سرمایشی سقف فرآیندی حساس و کاملاً مهندسی است، زیرا این سیستم برخلاف روش های متداول بر اساس انتقال حرارت تابشی کار می کند و کوچک ترین خطا می تواند موجب افت راندمان، ایجاد تعریق یا اختلال در چرخه سرمایشی شود. به همین دلیل پیش از شروع پروژه باید شرایط محیطی، امکانات تاسیساتی، نوع ساختمان و مقدار رطوبت هوا با دقت بررسی شود.
هرچقدر طراحی سیستم دقیق تر انجام شود، سرمایش سقفی عملکردی نرم تر، کم مصرف تر و یکنواخت تر خواهد داشت.
شرایط اقلیمی مناسب
یکی از مهم ترین پرسش هایی که هنگام انتخاب سیستم سرمایش مطرح می شود این است که آیا اقلیم منطقه اجازه استفاده مؤثر از این سیستم را می دهد یا خیر. سرمایش سقفی بیشترین راندمان را در مناطق با رطوبت متوسط تا پایین دارد. در مناطقی که رطوبت هوا بسیار بالاست، احتمال تشکیل شبنم روی سطح سقف افزایش می یابد و این موضوع می تواند به سازه، رنگ یا پنل ها آسیب برساند.
بنابراین برای شهرهای مرطوب، سیستم سرمایش باید همراه با تجهیزات کنترل رطوبت اجرا شود. در مناطق خشک و نیمه خشک مانند تهران، کرج، مشهد، اصفهان، شیراز و اغلب شهرهای مرکزی ایران، این سیستم یکی از بهترین گزینه ها محسوب می شود.
الزامات تأسیساتی و ساختمانی
برای اجرای موفق سیستم سرمایش از سقف، زیرساخت های تاسیساتی باید استاندارد باشد. دمای آب باید همیشه در محدوده ای کنترل شود که خطر شبنم وجود نداشته باشد. علاوه بر آن، پمپ سیرکولاسیون، کلکتورها، سنسورها، عایق کاری لوله ها و کنترلر مرکزی باید متناسب با ظرفیت پروژه انتخاب شوند.
از نظر ساختمانی نیز ارتفاع سقف، مقاومت سازه، نوع سقف کاذب و امکان عبور لوله ها باید بررسی شود. سقف هایی که توزیع بار یکنواخت دارند یا امکان نصب پنل های گچی دارند، بهترین گزینه برای اجرای سیستم سرمایش هستند.
نکات مرتبط با جلوگیری از تعریق (Condensation)
یکی از چالش های اصلی در طراحی سیستم سرمایش از سقف، جلوگیری از تشکیل شبنم بر روی سطح سقف است. شبنم زمانی شکل می گیرد که دمای سقف از نقطه شبنم هوا کمتر شود. برای جلوگیری از این اتفاق، باید دمای آب خنک ورودی کاملاً کنترل شود و معمولاً از شیرهای سه راهه و کنترل کننده های هوشمند رطوبت استفاده می شود.
در کنار این موارد، کیفیت عایق کاری سقف، کنترل تهویه، جلوگیری از ورود رطوبت خارجی و مدیریت بار نهان ساختمان اهمیت بسیار دارد. اگر سیستم به درستی طراحی شود، حتی در گرم ترین روزهای سال نیز هیچ گونه تعریق یا رطوبت اضافی روی سطح سقف ایجاد نخواهد شد.
مقایسه سرمایش سقفی با سایر سیستم های سرمایش
برای درک بهتر ارزش سیستم سرمایش از سقف، لازم است آن را با دیگر روش های رایج سرمایشی مقایسه کنیم. هر سیستم سرمایشی مزایا و محدودیت های خاص خود را دارد، اما تفاوت اصلی سرمایش سقفی در نوع انتقال حرارت و کیفیت تجربه نهایی کاربر است. در ادامه مقایسه دقیق این سیستم با سه روش متداول آورده شده است.

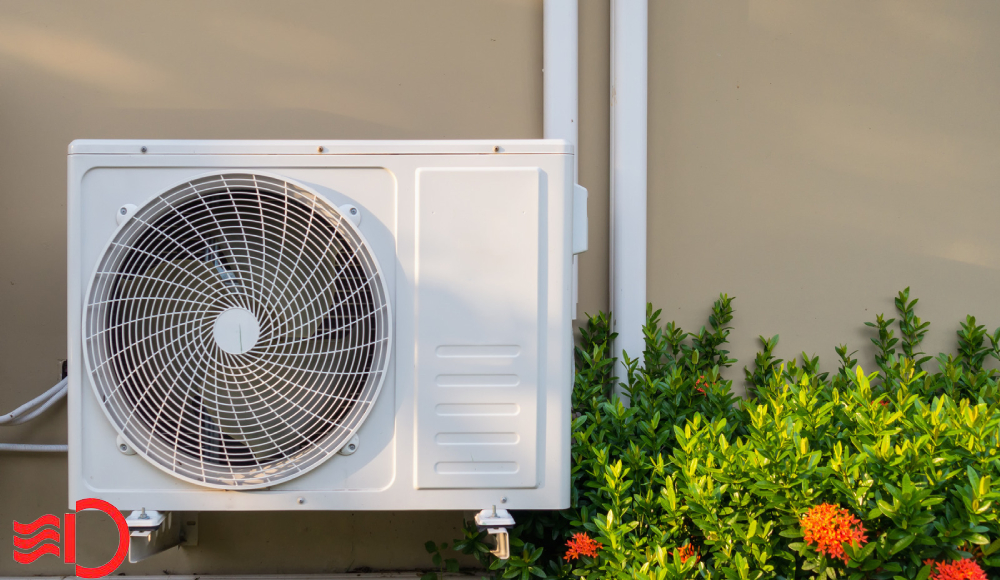

مقایسه با کولر گازی
کولر گازی یکی از متداول ترین سیستم های سرمایشی در ساختمان های مسکونی است، اما نحوه عملکرد آن بر اساس پرتاب باد سرد با سرعت بالا است. این موضوع باعث مصرف برق قابل توجه، خشکی هوا و نوسان دما در محیط می شود.
در مقابل، سیستم سرمایش از سقف بدون هیچ جریان هوای آزاردهنده، دمای محیط را به صورت یکنواخت کاهش می دهد. مصرف انرژی در این روش بسیار کمتر است و محیط کاملاً آرام باقی می ماند. تجربه سرمایش نیز طبیعی تر است زیرا گرما مستقیماً از سطح سقف جذب می شود و احساس سرمای غیرطبیعی یا شوک حرارتی ایجاد نمی کند.
در فضاهایی که آلودگی صوتی یا مصرف انرژی مهم است، سرمایش سقفی گزینه ای بسیار برتر نسبت به کولر گازی محسوب می شود.
مقایسه با چیلر و فن کویل
چیلر و فن کویل سیستم های قدرتمند و مناسب برای ساختمان های بزرگ هستند، اما مانند کولر گازی بر اساس جریان هوای سرد کار می کنند. فن کویل ها معمولاً صدای فن دارند و در برخی مواقع باعث خشک شدن هوا می شوند. همچنین جریان هوا در نزدیکی دستگاه می تواند احساس سرمای بیش از حد ایجاد کند.
سیستم سرمایشی سقف بدون استفاده از فن، خنک سازی یکنواخت ایجاد می کند و مصرف برق پمپ آن بسیار کمتر از مصرف فن کویل است. تنها نکته این است که سرمایش سقفی نمی تواند بار نهان (رطوبت) را مانند فن کویل ها به خوبی کنترل کند و معمولاً همراه با سیستم های تهویه مکمل نصب می شود.
با این حال، برای فضاهای اداری، سالن های کنفرانس، اتاق خواب، کتابخانه ها و ویلاها، سرمایش سقفی از نظر راحتی حرارتی به مراتب بهتر از فن کویل عمل می کند.
مقایسه با سیستم های سرمایش تبخیری
سیستم های تبخیری مانند کولر آبی بر اساس تبخیر آب کار می کنند و در مناطقی که رطوبت پایین است عملکرد مناسبی دارند. اما این سیستم ها رطوبت هوا را افزایش می دهند، امکان کنترل دقیق دما ندارند و معمولاً برای فضاهای بزرگ با نیاز سرمایش دقیق مناسب نیستند.
در مقابل، سیستم سرمایش از سقف رطوبت را افزایش نمی دهد و امکان کنترل بسیار دقیق دما را فراهم می کند. علاوه بر آن، مصرف انرژی آن کمتر است و هیچ مشکلی از نظر انتشار گردوغبار یا ورود هوای بیرون ایجاد نمی کند.
برای ساختمان های مدرن یا کسانی که آسایش حرارتی و حذف صدای اضافی مهم است، سرمایش سقفی گزینه بسیار بهتری نسبت به سیستم های تبخیری است.
سخن پایانی
سیستم سرمایش از سقف یکی از پیشرفته ترین و کارآمدترین فناوری های سرمایشی در جهان امروز است؛ سیستمی که به جای ایجاد باد سرد و جریان هوای آزاردهنده، خنک سازی را از طریق سطح سقف و به صورت کاملاً یکنواخت انجام می دهد. ماهیت تابشی این سیستم باعث شده تجربه سرمایش در آن بسیار طبیعی تر، آرام تر و سازگارتر با بدن انسان باشد. مصرف انرژی کمتر، حذف صدا، یکنواختی دما و زیبایی معماری از مهم ترین مزیت هایی هستند که سرمایش سقفی را به گزینه ای ایده آل برای ساختمان های مدرن تبدیل می کنند.
با وجود مزایای قابل توجه، عملکرد صحیح سیستم سرمایشی سقف به طراحی اصولی، کنترل دقیق رطوبت و رعایت استانداردهای نصب وابسته است. سیستم سقفی نیازمند لوله گذاری حرفه ای، مدیریت دمای آب، سنسورهای رطوبت و اجرای دقیق جزئیات سازه ای است. اگر این نکات رعایت شود، سرمایش سقفی می تواند سال ها با کمترین هزینه نگهداری و بالاترین سطح آسایش حرارتی کار کند.
سوالات متداول سیستم سرمایش از سقف
- آیا سیستم سرمایش از سقف در مناطق مرطوب قابل استفاده است؟
استفاده از سیستم سرمایشی سقف در مناطق مرطوب امکان پذیر است، اما نیازمند کنترل دقیق رطوبت است. اگر دمای آب سرد کمتر از نقطه شبنم شود، احتمال تعریق و ایجاد رطوبت روی سقف وجود دارد. به همین دلیل در شهرهای مرطوب باید از سیستم های کنترل رطوبت و تجهیزات مکمل تهویه استفاده شود تا عملکرد صحیح و بدون مشکل تضمین گردد. - آیا سرمایش سقفی قادر به خنک کردن سریع فضا است؟
سرمایش سقفی بیشتر بر پایه انتقال حرارت آرام و یکنواخت عمل می کند، بنابراین سرعت خنک سازی آن از کولر گازی کمتر است. اما به دلیل توزیع یکنواخت دما، تجربه آسایش حرارتی در این سیستم بسیار مطلوب تر است. برای فضاهایی که نیاز به خنک سازی سریع دارند، معمولاً سیستم سرمایش از سقف با فن کویل یا هواساز ترکیب می شود تا سرعت اولیه کاهش دما افزایش یابد. - آیا سیستم سرمایش سقفی مصرف برق کمتری دارد؟
بله، یکی از بزرگ ترین مزایای سیستم سرمایشی سقف مصرف انرژی پایین آن است. این سیستم به جای فن های پرمصرف، تنها از پمپ های سیرکولاسیون استفاده می کند. همچنین انتقال حرارت تابشی در دماهای بالاتر از روش های دمشی انجام می شود و همین موضوع راندمان انرژی را به طور چشمگیری افزایش می دهد. - آیا نصب سیستم سرمایش از سقف برای خانه های قدیمی امکان پذیر است؟
بله، اما نوع سیستم انتخابی اهمیت دارد. سیستم های مبتنی بر پنل های گچی سرد، بهترین گزینه برای ساختمان های قدیمی هستند زیرا نیاز به تخریب گسترده ندارند. در مقابل، سیستم های لوله گذاری زیر بتن مناسب ساختمان های در حال ساخت اند. بنابراین اجرای سیستم سرمایشی سقف در خانه های قدیمی کاملاً ممکن است، به شرط انتخاب نوع مناسب سیستم و اجرای دقیق. - آیا سرمایش سقفی باعث خشکی هوا نمی شود؟
خیر. برخلاف کولر گازی که رطوبت هوا را کاهش می دهد، سیستم سرمایش از سقف بدون حرکت مستقیم هوا کار می کند و تاثیری در خشک کردن هوا ندارد. این ویژگی یکی از دلایل محبوبیت این سیستم در فضاهای مسکونی و اتاق خواب است.
