وقتی صحبت از کنترل جریان هوا در سیستم های صنعتی و تهویه مطبوع می شود، هیچ قطعه ای به اندازه پروانه فن سانتریفیوژ در عملکرد نهایی تأثیرگذار نیست. این قطعه به ظاهر ساده، نقشی تعیین کننده در ایجاد فشار، جابه جایی هوای مورد نیاز و حفظ پایداری سیستم دارد و انتخاب صحیح آن می تواند کیفیت عملکرد کل مجموعه را متحول کند.
در بسیاری از پروژه ها دیده می شود که دستگاه های تهویه یا سیستم های انتقال هوا باوجود موتور قدرتمند و تجهیزات مناسب، بازده مطلوبی ندارند و دلیل اصلی آن ناهماهنگی میان شرایط کاری و نوع پروانه است. به همین دلیل شناخت دقیق عملکرد فن سانتریفیوژ، ویژگی های هر مدل پروانه و تفاوت های فنی میان طراحی ها، برای مهندسان، طراحان سیستم تهویه و حتی صاحبان صنایع ضروری است.
در این مقاله تلاش شده است عملکرد فن سانتریفیوژ، معیارهای انتخاب پروانه و ویژگی های مهمی که باید پیش از خرید بررسی شوند، کاملاً تشریح گردد. هدف این است که خواننده نه تنها با مفهوم پروانه فن سانتریفیوژ آشنا شود، بلکه بتواند با دیدی فنی و دقیق بهترین مدل را برای سیستم موردنظر خود انتخاب کند.
عملکرد فن سانتریفیوژ چگونه است؟
دنیای تهویه و انتقال هوا زمانی معنا پیدا می کند که جریان هوا به صورت کنترل شده، قابل پیش بینی و با فشار مناسب جابه جا شود. یکی از مهم ترین تجهیزاتی که چنین کارکرد حیاتی را فراهم می کند، فن سانتریفیوژ است؛ دستگاهی که قلب تپنده ی بسیاری از صنایع، سیستم های تهویه و تجهیزات غبارگیر به شمار می رود. درک عملکرد فن سانتریفیوژ از این جهت اهمیت دارد که انتخاب درست پروانه، کیفیت عملکرد و طول عمر کل سیستم را تعیین می کند.
پروانه فن سانتریفیوژ با طراحی خاص خود باعث می شود هوا در مرکز فن جذب شود و سپس با سرعت بالا به اطراف پرتاب گردد. این مکانیسم چرخشی، فشار ایجاد می کند و جریان هوای تقویت شده را از محفظه خارج می سازد. به همین دلیل است که این نوع فن ها در پروژه هایی که نیاز به فشار استاتیک بالا یا انتقال هوا در مسیرهای طولانی وجود دارد، انتخاب اول مهندسان هستند.
پروانه فن سانتریفیوژ در انواع مختلفی تولید می شود و نوع طراحی آن، تعیین کننده ی کیفیت خروجی هواست. تفاوت میان پره های خمیده، رو به جلو، رو به عقب یا شعاعی سبب می شود هر مدل برای یک شرایط کاری خاص مناسب باشد. در کاربردهای صنعتی که جریان ذرات معلق زیاد است، معمولاً پروانه های شعاعی انتخاب می شوند، زیرا مقاومت مکانیکی بیشتری دارند.
در مقابل، در سیستم های تهویه مطبوع که راندمان انرژی اهمیت بالاتری دارد، از پروانه های بکوارد یا رو به عقب استفاده می شود. شناخت این تفاوت ها، مقدمه ای ضروری برای رسیدن به بهترین مدل پروانه فن سانتریفیوژ به حساب می آید.

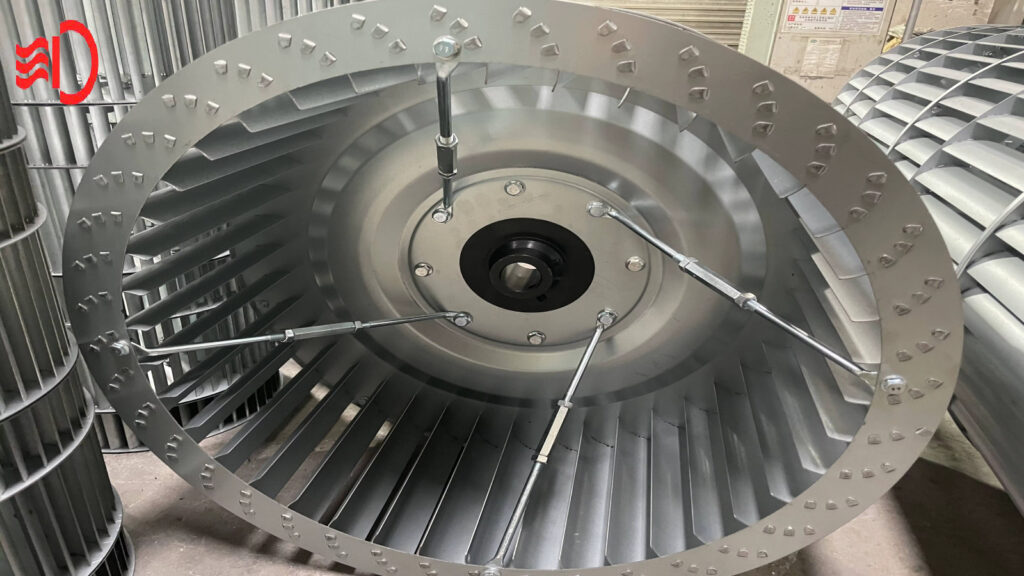

معیارهای انتخاب بهترین پروانه فن سانتریفیوژ
انتخاب بهترین پروانه فن سانتریفیوژ چیزی فراتر از یک خرید ساده است. این انتخاب نیازمند تحلیل نوع پروژه، ظرفیت هوادهی، محدودیت های محیطی، شرایط عملیاتی و حتی استانداردهای انرژی است. هر نوع پروانه ویژگی های آیرودینامیکی خاص خود را دارد و کوچک ترین اشتباه در انتخاب، می تواند باعث افزایش مصرف انرژی، کاهش راندمان، ایجاد لرزش، خرابی زودرس موتور یا حتی توقف کامل خط تولید شود.
در ادامه، معیارهای اصلی برای خرید فن سانتریفیوژ را به صورت کاملاً تشریحی و تخصصی بررسی می کنیم.
میزان هوا و فشار مورد نیاز
جریان هوا و فشار استاتیک دو عامل کلیدی در تعیین مدل پروانه هستند. در پروژه هایی که مسیر کانال کشی طولانی است، نیاز به فشار بیشتر وجود دارد و پروانه های بکوارد با طراحی عقب خمیده عملکرد بهتری ارائه می دهند. این مدل ها در سرعت های بالا بازده مطلوبی دارند و نسبت به پروانه های فوروارد، فشار بیشتری تولید می کنند.
اما در فضاهایی که اولویت اصلی ایجاد حجم زیاد هوا در فشار کم است، مانند تهویه مکان های عمومی یا ساختمان های تجاری، پروانه های فوروارد گزینه مناسب تری به شمار می روند. در این حالت، تعداد پره ها بیشتر است و طراحی آن ها به گونه ای انجام می شود که هوا با حجم بالا و فشار متوسط جابه جا شود.
در صنایع سنگین و کارگاه هایی که ذرات معلق در هوا زیاد است، انتخاب پروانه شعاعی اهمیت پیدا می کند. زیرا عملکرد پایدار این نوع پروانه در برابر مقاومت هوا بسیار بهتر است و ذرات کمتر در پره ها گیر می کنند.
راندمان انرژی
راندمان انرژی یکی از مهم ترین معیارهای انتخاب بهترین پروانه فن سانتریفیوژ است. بسیاری از مهندسان به دلیل هزینه های سرسام آور مصرف برق در پروژه های صنعتی، هنگام انتخاب پروانه توجه ویژه ای به نوع طراحی پره ها دارند. پروانه های رو به عقب به دلیل سطح اصطکاک کمتر، معمولاً راندمان بهتری ارائه می دهند. این نوع پروانه ها به کمک زاویه پره ها، جریان هوا را با قدرت بیشتری هدایت می کنند و انرژی کمتری تلف می شود.
در مقابل، پروانه های رو به جلو اگرچه حجم هوای بیشتری تولید می کنند، اما به دلیل تعداد پره های زیاد و اصطکاک بالاتر، مصرف انرژی بیشتری دارند. به همین دلیل در چیلرها، هواسازهای بزرگ، سیستم های تهویه صنعتی و تهویه کارخانه ها معمولاً از پروانه های بکوارد استفاده می شود.
جدول زیر تفاوت کلی سه نوع پروانه اصلی را از نظر راندمان و کاربرد نشان می دهد.
| نوع پروانه | راندمان انرژی | میزان هوا | میزان فشار | بهترین کاربرد |
| رو به عقب (Backward) | بالا | متوسط | زیاد | تهویه صنعتی، سیستم های فشار بالا |
| رو به جلو (Forward) | متوسط | زیاد | متوسط | تهویه مطبوع عمومی، فضاهای تجاری |
| شعاعی (Radial) | متوسط | کم تا متوسط | زیاد | صنایع سنگین، انتقال ذرات |
نویز و صدای فن
سطح نویز موضوعی است که در پروژه های تهویه عمومی و سیستم های مسکونی اهمیت زیادی دارد. برخی از پروانه های فن سانتریفیوژ به دلیل شکل خاص پره ها، صدای بیشتری تولید می کنند. پروانه های رو به جلو به علت تعداد پره های زیاد و برخورد شدیدتر هوا با پره، صدای بیشتری نسبت به مدل های رو به عقب ایجاد می کنند. در مقابل، پروانه های بکوارد به دلیل طراحی بازتر و زاویه ملایم تر، صدای آرام تری دارند.
در کاربردهای صنعتی که نویز محیط به طور طبیعی بالا است، محدودیت صوتی چندان مطرح نیست؛ اما در بیمارستان ها، هتل ها، ساختمان های اداری و مراکز خرید انتخاب پروانه کم صدا اهمیت بسیاری دارد. هر چه بالانس پروانه دقیق تر باشد و سایش پره ها کمتر شود، عملکرد فن بی صدا تر خواهد بود. در بسیاری از موارد استفاده از یاتاقان های باکیفیت و شاسی های لرزه گیر نیز نقش مهمی در کاهش نویز دارد.
کاربرد صنعتی یا تهویه مطبوع
برای انتخاب بهترین پروانه فن سانتریفیوژ باید نوع کاربری سیستم را تحلیل کرد. در صنایع سنگین مانند پالایشگاه ها، کارخانه های تولید مواد شیمیایی، کارگاه های معدنی یا خطوط انتقال غبار، پروانه های شعاعی عملکرد قابل اتکایی ارائه می دهند. این مدل ها در برابر ذرات ساینده مقاومت بیشتری دارند و کمتر دچار انسداد یا تغییر شکل می شوند.
در سیستم های تهویه مطبوع، تمرکز اصلی روی راندمان انرژی، حجم هوادهی و کاهش صداست. به همین دلیل پروانه های فوروارد و بکوارد بیشترین استفاده را دارند. تهویه بیمارستان ها، سالن های همایش، مراکز تفریحی، برج های اداری و مراکز آموزشی معمولاً با پروانه های رو به عقب طراحی می شوند که بین راندمان بالا و صدای کم تعادل ایجاد می کنند.
مقاومت در برابر ذرات و گرد و غبار
در محیط هایی که هوا آلوده است یا فرآیند تولید باعث ایجاد ذرات ریز می شود، انتخاب پروانه باید با توجه به میزان مقاومت مکانیکی آن انجام گیرد. پروانه شعاعی به دلیل طراحی باز و پره های ضخیم، بهترین گزینه برای چنین شرایطی است. این نوع پروانه در برابر برخورد ذرات مقاومت بالایی دارد و دچار گرفتگی نمی شود.
پروانه های رو به جلو به دلیل تعداد پره های زیاد، معمولاً در فضاهای پرغبار عملکرد مناسبی ندارند. ذرات می توانند بین پره ها گیر کنند و در طولانی مدت باعث لرزش، کاهش راندمان و حتی شکستگی پره ها شوند. در مقابل، طراحی ساده تر و شیب ملایم پره های بکوارد باعث می شود از تجمع ذرات جلوگیری شود و طول عمر فن بیشتر گردد.
انواع پروانه فن سانتریفیوژ
شناخت انواع فن سانتریفیوژ یکی از مهم ترین بخش های تحلیل فنی یک سیستم تهویه است، زیرا شکل، زاویه و طراحی هر نوع پروانه به طور مستقیم بر راندمان، فشار، حجم هوادهی و طول عمر فن تأثیر می گذارد. بسیاری از اشتباهات رایج در پروژه ها زمانی رخ می دهد که انتخاب پروانه تنها بر اساس قیمت یا ظاهر انجام می شود؛ درحالی که هر مدل برای یک شرایط کاری مشخص طراحی شده است.
پروانه فن سانتریفیوژ ممکن است از نظر ظاهری ساده به نظر برسد، اما ویژگی های آیرودینامیکی آن، عملکرد یک خط تولید یا سیستم تهویه را دگرگون می کند. در ادامه، سه مدل اصلی پروانه را به صورت کاملاً تخصصی بررسی می کنیم تا تفاوت ها بهتر درک شوند.

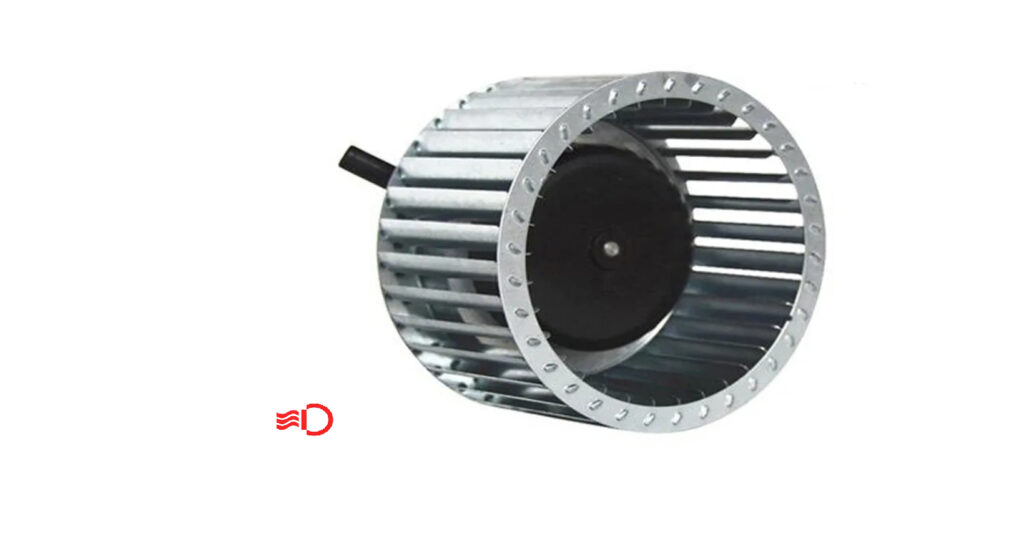

پروانه Forward Curved (پره های منحنی به جلو)
پروانه فروارد به دلیل تعداد زیاد پره ها و زاویه نامتقارن آنها، یکی از متداول ترین انتخاب ها در سیستم های تهویه با فشار متوسط به شمار می رود. پره های خمیده به سمت جلو جریان هوا را با حجم زیاد اما فشار کمتر جابه جا می کنند و به همین دلیل در هواسازها، فن کویل ها، سیستم های گرمایشی و تهویه مطبوع ساختمان های تجاری بسیار کاربرد دارند.
طراحی منحنی رو به جلو سبب می شود هوا هنگام عبور از لبه پره سرعت بیشتری بگیرد و برای محیط های مسقف که نیاز به جابه جایی حجم بالایی از هوا وجود دارد، انتخابی مناسب باشد. پروانه های Forward Curved معمولاً به دلیل تعداد پره های بیشتر، در دورهای پایین هم بازده قابل قبولی ارائه می دهند.
این ویژگی باعث می شود موتور فشار کمتری تحمل کند و عمر فن در شرایط کارکرد مداوم افزایش پیدا کند. البته همین تعداد زیاد پره باعث ایجاد صدای بیشتر می شود و در محیط های حساس به نویز باید با دقت بیشتری انتخاب شود.

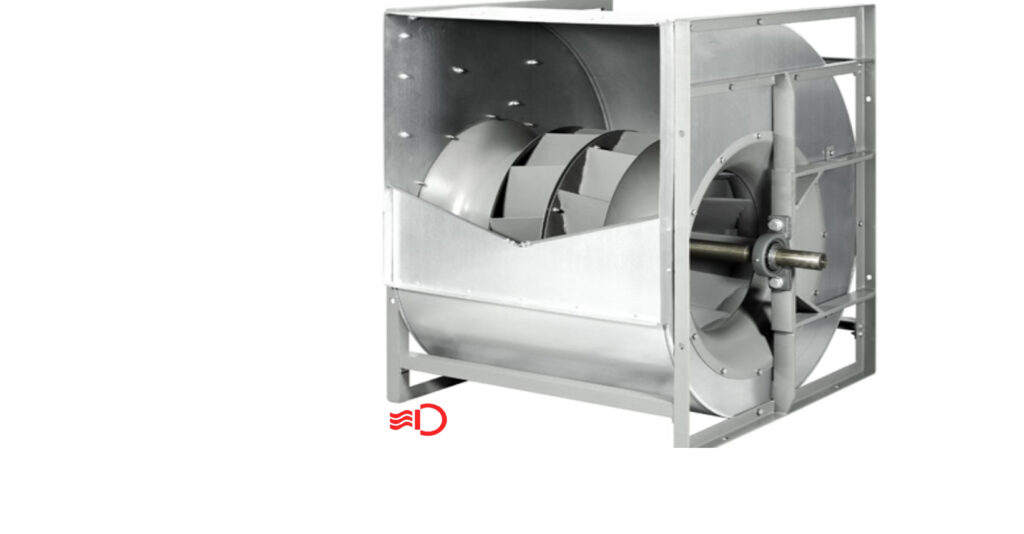

پروانه Backward Curved (پره های منحنی به عقب)
پروانه های بک وارد Backward Curved یکی از کارآمدترین انواع پروانه فن سانتریفیوژ هستند. طراحی آنها با زاویه خاص پره ها به سمت عقب، باعث می شود در برابر جریان هوا مقاومت کمتری ایجاد شود و انرژی کمتری اتلاف گردد. به همین دلیل راندمان این نوع پروانه معمولاً از سایر مدل ها بالاتر است. این مدل برای کاربردهایی که نیاز به فشار بالا، بازده انرژی مطلوب و عملکرد پایدار وجود دارد، انتخابی ایده آل محسوب می شود.
پروانه های بکوارد علاوه بر راندمان بالا، صدای کمتری نیز تولید می کنند و در سرعت های بالاتر هم عملکردی پایدار دارند. در مراکز صنعتی، سالن های بزرگ، تهویه کارخانه ها، سیستم های غبارگیر و محیط هایی که نیاز به فشار هوای زیاد وجود دارد، این مدل یکی از بهترین گزینه هاست. از سوی دیگر ساختار بازتر پره ها اجازه نمی دهد ذرات معلق به راحتی میان پره ها گیر کنند، و این موضوع آن را برای محیط های نیمه صنعتی نیز قابل اعتماد می کند.
پروانه Radial (پره های شعاعی)
پروانه های شعاعی بیشترین مقاومت مکانیکی را دارند و مناسب ترین انتخاب برای محیط هایی هستند که هوا حاوی ذرات معلق، گرد و غبار یا مواد ساینده است. طراحی ساده پره ها که به صورت شعاعی از مرکز خارج می شوند، اجازه می دهد هوا با فشار زیاد از محفظه خارج شود.
فن هایی که با پروانه شعاعی کار می کنند، معمولاً در خطوط تولید سنگین، کارگاه های صنعتی، کارخانه های عملیات معدنی، سیستم های انتقال پسماند و محیط هایی که آلودگی هوا شدید است مورد استفاده قرار می گیرند.
اگرچه پروانه Radial حجم هوای کمتری نسبت به سایر مدل ها منتقل می کند، اما در ایجاد فشار بالا فوق العاده عمل می کند. این مدل برای سیستم هایی که نیاز به جریان هوا در کانال های طولانی یا شرایط سخت محیطی دارند، انتخابی مطمئن به شمار می رود.
مزایا و معایب هر مدل پروانه
برای انتخاب بهترین مدل پروانه فن سانتریفیوژ لازم است ویژگی ها و محدودیت های هر یک از این سه نوع به طور دقیق بررسی شود. هیچ پروانه ای برای همه شرایط مناسب نیست؛ بلکه هر مدل در یک محدوده عملکرد مشخص، بهترین کارایی را ارائه می دهد. انتخاب درست باید براساس فشار مورد نیاز، حجم هوا، شرایط محیطی، نوع صنعت و میزان نویز مجاز انجام شود.
پروانه Forward Curved ویژگی مشترک میان راندمان مناسب در دورهای پایین و ایجاد حجم زیاد هوا را دارد؛ اما بزرگ ترین ضعف آن مصرف انرژی بیشتر در سرعت های بالا و ایجاد صدای نسبتاً زیاد است. در سیستم هایی که اولویت اصلی حجم هوای زیاد با فشار کم است، انتخاب این مدل به صرفه و منطقی به نظر می رسد، اما برای مسیرهای کانال کشی طولانی یا فشار استاتیک بالا نمی تواند بهترین گزینه باشد.
پروانه Backward Curved نقطه مقابل مدل فوروارد به شمار می رود. این نوع پروانه در پروژه هایی که راندمان انرژی و فشار بالا اهمیت زیادی دارند، برتری مشخصی دارد. طراحی پره ها باعث کاهش مقاومت هوا و افزایش طول عمر موتور می شود. با این حال، این مدل در ایجاد حجم هوای بسیار زیاد نسبت به پروانه فوروارد، محدودیت هایی دارد و در پروژه هایی که هدف اصلی جابه جایی هوا به میزان زیاد باشد، باید با دقت بیشتری انتخاب شود.
پروانه Radial نیز مناسب سخت ترین محیط هاست. اگرچه حجم هوادهی آن محدودتر است، اما قدرت تحمل ذرات معلق، فشار بالا و شرایط سخت کاری را دارد. برای کارخانه ها، کارگاه های تولید گردوغبار یا واحدهای صنعتی سنگین، این مدل تنها انتخاب منطقی است. البته صدای بیشتر و راندمان انرژی متوسط آن، باعث شده که برای محیط های عمومی یا ساختمان ها مناسب نباشد.
اشتباهات رایج در انتخاب پروانه فن سانتریفیوژ
بسیاری از مشکلاتی که در سیستم های تهویه صنعتی یا ساختمانی دیده می شود، نتیجه انتخاب اشتباه پروانه است. یکی از رایج ترین خطاها این است که تنها بر اساس ظاهر یا قیمت تصمیم گیری می شود و تحلیل فنی صورت نمی گیرد. انتخاب یک پروانه ارزان قیمت ممکن است در ابتدا هزینه کمتری داشته باشد اما در ادامه باعث افزایش مصرف انرژی، خراب شدن موتور، ایجاد لرزش، کاهش فشار هوا و حتی توقف کامل سیستم شود.
اشتباه دوم زمانی رخ می دهد که نوع پروانه با هدف پروژه هماهنگ نباشد. برای مثال استفاده از پروانه Forward Curved در محیط های صنعتی پر از گردوغبار باعث گرفتگی و کاهش راندمان می شود. یا انتخاب پروانه شعاعی برای یک سیستم تهویه مطبوع باعث ایجاد صدای زیاد و مصرف بالای انرژی خواهد شد. هماهنگ نبودن مدل پروانه با نیاز جریان هوا، یکی از اصلی ترین دلایل کاهش بازده سیستم است.
اشتباه رایج دیگر، نادیده گرفتن راندمان انرژی است. برخی کاربران تنها به حجم هوادهی اهمیت می دهند و متوجه نمی شوند که پروانه های کم بازده در طولانی مدت هزینه های سنگینی به سیستم وارد می کنند. راندمان پایین باعث افزایش دمای موتور و کاهش عمر تجهیزات می شود. به همین دلیل نوع پروانه باید با قدرت موتور، فشار استاتیک مورد نیاز و شرایط کاری کاملاً سازگار باشد.
بی توجهی به نویز نیز از مشکلات شایع است. انتخاب پروانه ای که صدای زیادی تولید می کند برای ساختمان های مسکونی، بیمارستان ها و ادارات مناسب نیست. بسیار دیده شده که کاربران پروانه های صنعتی را در محیط های اداری نصب می کنند و بعداً مجبور به تعویض کل فن می شوند.
آخرین اشتباه بزرگ زمانی رخ می دهد که شرایط محیطی مثل دما، رطوبت یا وجود مواد شیمیایی بررسی نمی شود. برخی پروانه ها در برابر خوردگی، حرارت یا ذرات ساینده مقاومت کافی ندارند و در محیط های حساس به سرعت آسیب می بینند.
سخن پایانی
انتخاب بهترین مدل پروانه فن سانتریفیوژ تصمیمی ساده و اتفاقی نیست، بلکه فرآیندی دقیق و مهندسی شده است که باید براساس نیاز واقعی سیستم، شرایط محیطی، نوع کاربری و ظرفیت هوادهی انجام شود. در بسیاری از پروژه ها دیده می شود که صرفاً به دلیل آشنا نبودن با مدل های مختلف یا بی توجهی به معیارهای فنی، پروانه ای انتخاب می شود که با محیط کار هماهنگ نیست.
نتیجه چنین انتخابی کاهش راندمان انرژی، افزایش مصرف برق، ایجاد صدای اضافی، فشار زیاد روی موتور و بالا رفتن هزینه های تعمیر و نگهداری است. پروانه فن سانتریفیوژ به عنوان قلب سیستم تهویه یا انتقال هوا، تاثیر مستقیم بر عملکرد نهایی دستگاه دارد. بنابراین شناخت تفاوت اساسی میان پروانه های Forward Curved، Backward Curved و Radial اهمیت زیادی دارد.
هر مدل برای یک شرایط خاص طراحی شده و اگر در جای درست خود استفاده شود، می تواند کارایی سیستم را چندین برابر کند. از طرفی، محیط های صنعتی، کارگاه های غبارآلود، سیستم های تهویه ساختمان و واحدهای بزرگ صنعتی هریک نیازهای متفاوتی دارند و تنها با تحلیل دقیق می توان مدل مناسب را تعیین کرد.
سوالات متداول پروانه فن سانتریفیوژ
- بهترین نوع پروانه فن سانتریفیوژ برای فشار بالا کدام است؟
زمانی که سیستم نیاز به ایجاد فشار بالا در مسیرهای طولانی دارد، پروانه Backward Curved بهترین عملکرد را ارائه می دهد. این مدل به دلیل طراحی پره ها با زاویه رو به عقب، مقاومت کمتری در برابر جریان هوا ایجاد می کند و همین موضوع باعث می شود با مصرف انرژی کمتر، فشار بیشتری تولید شود. این پروانه در پروژه های صنعتی، سیستم های غبارگیر و تهویه کارخانه ها بیشترین کاربرد را دارد. - کدام مدل پروانه برای محیط های پر از گرد و غبار مناسب تر است؟
پروانه Radial یا شعاعی مناسب ترین انتخاب برای محیط هایی است که جریان هوا همراه با ذرات معلق، مواد ساینده یا گردوغبار سنگین باشد. طراحی ساده و مقاوم پره ها اجازه نمی دهد ذرات در میان پره ها تجمع کنند و به همین دلیل این مدل در صنایع سنگین، کارگاه های معدنی و خطوط تولید آلوده بهترین کارایی را دارد. - برای ساختمان های اداری یا تجاری، کدام نوع پروانه صدای کمتری تولید می کند؟
در محیط هایی که کنترل نویز اهمیت زیادی دارد، پروانه Backward Curved انتخاب مناسب تری است. این مدل به دلیل طراحی بازتر و شکل ملایم تر پره ها، صدای کمتری در مقایسه با پروانه Forward Curved ایجاد می کند. به همین دلیل در هتل ها، بیمارستان ها، مراکز خرید و ساختمان های اداری معمولاً از پروانه های بکوارد استفاده می شود.
