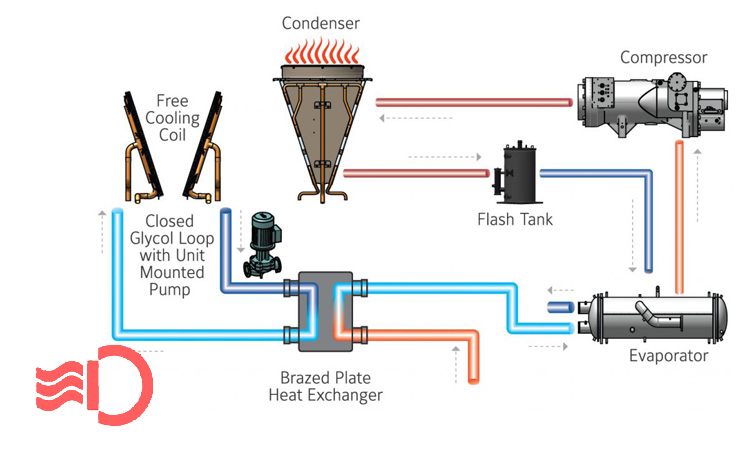

بررسی سیستم لوله کشی چیلر تراکمی
لوله کشی چیلر تراکمی یکی از بخشهای کلیدی در طراحی و اجرای سیستمهای سرمایشی است. عملکرد صحیح چیلر تراکمی به کیفیت و دقت لولهکشی آن وابسته است. این فرآیند نهتنها بر راندمان سیستم بلکه بر عمر مفید چیلر نیز تأثیر مستقیم دارد. در این مقاله از داتیس کار، متخصص فروش چیلر هوا خنک، نکات کلیدی و ضروری در لوله کشی چیلر تراکمی را بررسی خواهیم کرد، از جمله انتخاب متریال مناسب، طراحی اصولی مسیرها و اجرای صحیح تجهیزات حفاظتی و کنترلی.
انتخاب متریال مناسب برای لولهها
یکی از اولین گامها در لوله کشی چیلر تراکمی، انتخاب متریال مناسب برای لولهها است. لولههای مسی به دلیل رسانایی حرارتی بالا و مقاومت در برابر خوردگی، گزینهای بسیار محبوب در سیستمهای مبرد هستند. برای خطوط آب، لولههای فولادی گالوانیزه یا لولههای PPR مورد استفاده قرار میگیرند که هر کدام مزایا و محدودیتهای خود را دارند.
در محیطهای خورنده یا مناطقی با آب سخت، انتخاب متریالی که مقاومت بیشتری در برابر رسوبگذاری و زنگزدگی داشته باشد، ضروری است. استفاده از مواد باکیفیت نهتنها عملکرد سیستم را بهینه میکند بلکه هزینههای تعمیر و نگهداری را نیز کاهش میدهد.
طراحی بهینه مسیر لوله کشی
طراحی مناسب مسیرهای لوله کشی از مهمترین مراحل اجرای سیستم چیلر تراکمی است. مسیرهای لوله کشی باید تا حد امکان کوتاه و مستقیم باشند تا افت فشار به حداقل برسد. استفاده از قطر مناسب لولهها برای اطمینان از جریان کافی آب و مبرد نیز اهمیت زیادی دارد. طراحی اشتباه میتواند باعث افت راندمان سیستم، افزایش مصرف انرژی و حتی خرابی چیلر شود. در این راستا، استفاده از نرمافزارهای طراحی و محاسبات دقیق میتواند به بهبود کیفیت کار کمک کند.
بررسی عایقکاری لولهها در سیستم چیلر تراکمی
عایقکاری لولهها در سیستم چیلر تراکمی
عایقکاری لولهها یکی از ضروریترین مراحل در لوله کشی چیلر تراکمی است. لولههایی که آب سرد یا مبرد را منتقل میکنند، در صورت عدم عایقکاری، میتوانند باعث اتلاف انرژی و ایجاد تعریق شوند. این تعریق میتواند به مرور زمان باعث خرابی ساختمان و تجهیزات شود. عایقهایی با کیفیت بالا که مقاومت خوبی در برابر رطوبت و تغییرات دما دارند، برای این کار توصیه میشوند. ضخامت عایق باید بر اساس شرایط محیطی و نوع سیال داخل لوله انتخاب شود.
شیببندی لولهها و مدیریت تخلیه هوا
شیببندی مناسب لولهها در لوله کشی چیلر تراکمی از دیگر موارد مهم است که باید به آن توجه ویژه داشت. لولههای آب باید به گونهای نصب شوند که تخلیه هوا بهراحتی انجام شود. هواگیری از سیستم لوله کشی، به خصوص در مدارهای آب، از اهمیت بالایی برخوردار است، زیرا وجود هوا در سیستم میتواند باعث ایجاد کاویتاسیون در پمپها و کاهش راندمان چیلر شود. برای این منظور، نصب شیرهای هواگیری دستی یا اتوماتیک در نقاط مرتفع سیستم توصیه میشود.
نصب تجهیزات کنترلی و حفاظتی
در لوله کشی چیلر تراکمی، نصب تجهیزات کنترلی و حفاظتی برای تضمین عملکرد بهینه سیستم ضروری است. شیرهای پروانهای برای کنترل جریان، شیرهای یکطرفه برای جلوگیری از برگشت جریان و شیرهای بالانس برای تنظیم فشار، از جمله تجهیزات حیاتی هستند. همچنین نصب لرزهگیرها و مانومترها به بهبود ایمنی و کاهش لرزشها کمک میکند. این تجهیزات علاوه بر حفاظت از سیستم، امکان عیبیابی و تعمیر آسانتر را فراهم میکنند.
مدیریت فشار و دبی در لوله کشی چیلر تراکمی
یکی دیگر از نکات مهم در لوله کشی چیلر تراکمی، مدیریت فشار و دبی مناسب در سیستم است. فشار بیش از حد میتواند باعث آسیب به لولهها و تجهیزات شود، در حالی که فشار کم نیز راندمان سیستم را کاهش میدهد. برای تنظیم فشار، استفاده از پمپهای باکیفیت و نصب تنظیمکنندههای فشار ضروری است. دبی آب باید به گونهای تنظیم شود که تمامی قسمتهای سیستم بهصورت یکنواخت خنک شوند. عدم تعادل در جریان میتواند به خرابی برخی از قسمتهای چیلر منجر شود.
جلوگیری از لرزش و انبساط حرارتی
لرزش و انبساط حرارتی میتواند مشکلاتی جدی در لوله کشی چیلر تراکمی ایجاد کند. لرزهگیرها به کاهش اثرات لرزش کمک میکنند و از آسیب به لولهها و اتصالات جلوگیری میکنند. همچنین، انبساط حرارتی در خطوط آب و مبرد به دلیل تغییرات دما، میتواند باعث ترکخوردگی یا تغییر شکل لولهها شود. استفاده از جبرانکنندههای انبساط (Expansion Joint) در این موارد الزامی است.
بررسی کیفیت آب در سیستم لوله کشی چیلر
کیفیت آب یکی از عوامل کلیدی در حفظ عملکرد بهینه سیستم لوله کشی چیلر تراکمی است. آب سخت با داشتن مواد معدنی مانند کلسیم و منیزیم میتواند باعث رسوبگذاری در لولهها و کاهش جریان آب شود. استفاده از فیلترها و سیستمهای تصفیه آب میتواند از این مشکلات جلوگیری کند. همچنین، بررسی و تنظیم pH آب بهصورت دورهای میتواند به افزایش عمر مفید سیستم کمک کند.
تست و نگهداری سیستم لوله کشی
پس از اجرای لوله کشی، انجام تستهای مختلف برای اطمینان از عدم نشتی و عملکرد صحیح سیستم ضروری است. تست هیدرواستاتیک برای خطوط آب و تست نیتروژن و وکیوم برای خطوط مبرد از مهمترین آزمایشها هستند. همچنین، نگهداری منظم سیستم از طریق بررسی فشار، دما و کیفیت عایقکاری لولهها میتواند از مشکلات احتمالی جلوگیری کند.
رعایت استانداردها و مقررات در لوله کشی چیلر تراکمی
اجرای لوله کشی چیلر تراکمی باید مطابق با استانداردهای معتبر بینالمللی مانند ASHRAE یا DIN انجام شود. این استانداردها شامل مواردی مانند قطر لولهها، فاصلهبندی، نصب تجهیزات حفاظتی و نحوه تست سیستم میشوند. رعایت این مقررات نهتنها ایمنی سیستم را تضمین میکند، بلکه از بروز مشکلات در مراحل بعدی جلوگیری خواهد کرد.
بررسی راهکارهای رفع مشکلات رایج در لوله کشی چیلر تراکمی
راهکارهای رفع مشکلات رایج در لوله کشی چیلر تراکمی
در طول زمان، ممکن است مشکلاتی در سیستم لوله کشی چیلر تراکمی ایجاد شود که میتواند عملکرد دستگاه را تحت تأثیر قرار دهد. این مشکلات میتوانند ناشی از طراحی نادرست، اجرای ضعیف یا عدم نگهداری مناسب باشند. در این بخش، به بررسی برخی از مشکلات رایج و راهکارهای رفع آنها میپردازیم:
- نشتی در سیستم لوله کشی: نشتی یکی از مشکلات عمده در لوله کشی چیلر تراکمی است که میتواند منجر به کاهش کارایی و حتی آسیبهای جدی به تجهیزات شود. نشتی معمولاً در محل اتصالات لولهها و اتصالات به شیرها و پمپها رخ میدهد. برای رفع این مشکل، باید ابتدا نقاط نشتی شناسایی شوند. استفاده از ابزارهایی مانند نیتروژن برای تست نشتی و بررسی دقیق اتصالات میتواند به کشف این نقاط کمک کند. در صورتی که نشتی در یک قسمت خاص مشاهده شد، تعویض واشرها، مهرهها و قطعات آسیبدیده ضروری است.
- رسوبگذاری و کاهش جریان آب: یکی دیگر از مشکلات شایع در لوله کشی چیلر تراکمی، رسوبگذاری در لولهها است که به دلیل استفاده از آب سخت ایجاد میشود. رسوبات میتوانند جریان آب را مسدود کنند و باعث کاهش کارایی سیستم شوند. برای رفع این مشکل، میتوان از فیلترها و سیستمهای تصفیه آب برای جلوگیری از ورود رسوبات به لولهها استفاده کرد. علاوه بر این، با انجام شستشوی دورهای سیستم و استفاده از محلولهای ضد رسوب، میتوان از تجمع مواد معدنی جلوگیری کرد.
- افت فشار و کاهش راندمان: اگر فشار سیستم چیلر تراکمی پایین باشد، این امر میتواند باعث افت راندمان و عملکرد نامناسب دستگاه شود. معمولاً این مشکل ناشی از طراحی نادرست سیستم لوله کشی یا استفاده از لولههایی با قطر نامناسب است. برای حل این مشکل، باید فشار و دبی سیستم را با دقت محاسبه کرد و در صورت نیاز قطر لولهها را مطابق با الزامات سیستم تغییر داد. همچنین نصب پمپهای مناسب و استفاده از تنظیمکنندههای فشار میتواند به بهبود عملکرد سیستم کمک کند.
- ورود هوا به سیستم: وجود هوا در لوله کشی چیلر تراکمی میتواند باعث ایجاد کاویتاسیون در پمپها و کاهش عملکرد دستگاه شود. برای جلوگیری از این مشکل، باید نقاط مرتفع سیستم با شیرهای هواگیری مناسب مجهز شوند تا هوای موجود در لولهها تخلیه شود. همچنین نصب جداکنندههای هوا در ابتدای خطوط میتواند مانع از ورود هوا به سیستم شود.
- لرزش و سر و صدای زیاد: لرزش لولهها و پمپها در سیستم لوله کشی چیلر تراکمی ممکن است به دلیل عدم استفاده از لرزهگیرها یا نصب نادرست سیستم ایجاد شود. برای رفع این مشکل، استفاده از لرزهگیرهای مناسب در نقاط اتصال لولهها و پمپها ضروری است. همچنین، بررسی دقیق اتصالات و اطمینان از اینکه لولهها به درستی ثابت شدهاند، میتواند از لرزشهای اضافی جلوگیری کند.
- مشکلات ناشی از انبساط حرارتی: انبساط حرارتی لولهها به دلیل تغییرات دما میتواند باعث فشار به اتصالات و لولهها شود. برای جلوگیری از این مشکل، باید از جبرانکنندههای انبساط (Expansion Joint) استفاده شود. این جبرانکنندهها به لولهها اجازه میدهند که تغییرات طولی ناشی از دما را بهطور طبیعی جذب کنند و از آسیبهای ناشی از انبساط جلوگیری کنند.
نکات تکمیلی برای بهبود لوله کشی چیلر تراکمی
برای تضمین عملکرد طولانی مدت و بهینه سیستم لوله کشی چیلر تراکمی، انجام نظارتهای دورهای از اهمیت ویژهای برخوردار است. باید بهطور منظم فشار سیستم، کیفیت آب و وضعیت عایقکاری لولهها بررسی شود. این بررسیها به جلوگیری از مشکلات پیشآمده کمک کرده و امکان تعمیرات زودهنگام را فراهم میآورد.
همچنین، استفاده از تجهیزات و مواد باکیفیت در لوله کشی چیلر تراکمی میتواند عمر مفید سیستم را افزایش دهد و از مشکلات ناخواسته جلوگیری کند. انتخاب لولهها، شیرها، پمپها و دیگر تجهیزات از برندهای معتبر و مطابق با استانداردهای بینالمللی نهتنها هزینههای نگهداری را کاهش میدهد بلکه از بروز مشکلات پیچیده در آینده نیز جلوگیری میکند.
علاوه بر این، آموزش پرسنل فنی در زمینه نصب و نگهداری لوله کشی چیلر تراکمی نقش مهمی در جلوگیری از مشکلات و ارتقاء عملکرد سیستم دارد. پرسنل باید با استانداردهای لوله کشی و فرآیندهای تعمیر و نگهداری آشنا باشند تا در صورت بروز مشکلات بتوانند بهسرعت و بهطور مؤثر آنها را رفع کنند.
نتیجه گیری
لوله کشی چیلر تراکمی یکی از بخشهای حیاتی در طراحی و اجرای سیستمهای سرمایشی است که تأثیر مستقیمی بر عملکرد، بازدهی و عمر مفید چیلر دارد. از انتخاب متریال مناسب و طراحی دقیق مسیرها تا نصب تجهیزات کنترلی و رعایت استانداردها، همه این عوامل باید با دقت و مهارت اجرا شوند. با رعایت این نکات، میتوان عملکرد بهینه سیستم را تضمین کرده و از هزینههای اضافی در آینده جلوگیری کرد.
سوالات متداول درباره لوله کشی چیلر تراکمی
- چگونه فشار سیستم چیلر تراکمی را مدیریت کنیم؟
برای مدیریت فشار، باید از پمپهای مناسب استفاده کرد و فشار سیستم را با دقت تنظیم نمود. نصب تنظیمکنندههای فشار و انتخاب قطر لولههای صحیح نیز میتواند به بهبود عملکرد سیستم کمک کند. - آیا برای لوله کشی چیلر تراکمی باید از استانداردهای خاصی پیروی کرد؟
بله، لوله کشی چیلر تراکمی باید مطابق با استانداردهای بینالمللی مانند ASHRAE، DIN و ISO انجام شود. این استانداردها برای اطمینان از عملکرد بهینه و ایمنی سیستم طراحی شدهاند و به جلوگیری از مشکلات در نصب و بهرهبرداری کمک میکنند. - چه راهکارهایی برای رفع مشکلات رایج در لوله کشی چیلر تراکمی وجود دارد؟
برای رفع مشکلاتی همچون نشتی، رسوبگذاری، افت فشار و لرزش، باید ابتدا منبع مشکل شناسایی شود. استفاده از تستهای فشار، انجام شستشوی دورهای، استفاده از فیلترهای مناسب و نصب تجهیزات کنترلی میتواند به رفع این مشکلات کمک کند.
