مخازن تحت فشار به ظروفی گفته می شود که توانایی نگهداری مایعات یا گازها را در فشاری بالاتر از فشار اتمسفر دارند. این تجهیزات به دلیل نقش حیاتی خود در ذخیره سازی، انتقال و کنترل سیالات، جایگاه بسیار مهمی در صنایع مختلف و حتی برخی کاربردهای روزمره پیدا کرده اند.
طراحی و تولید مخازن تحت فشار به گونه ای انجام می شود که بتوانند فشارهای داخلی بالا را با ایمنی کامل تحمل کرده و عملکرد پایدار سیستم را تضمین کنند.
مخازن تحت فشار، مخازنی استوانه ای یا کروی شکل هستند که برای ذخیره مایعات یا گازها در فشار بالاتر از فشار اتمسفر طراحی شده اند. یکی از کاربرد مخازن تحت فشار در سیستم های آبرسانی ساختمان ها است.
به عبارت دیگر، کاربرد مخازن تحت فشار با حفظ فشار ثابت در سیستم آبرسانی، عملکرد بهینه تری را فراهم می کنند. در ادامه به بررسی کاربرد مخازن تحت فشار می پردازیم.
مخزن یا منبع تحت فشار چیست؟
مخزن تحت فشار یا منبع تحت فشار، یک مخزن است که برای ذخیره آب در فشار بالاتر از فشار اتمسفر طراحی شده است. این مخازن در سیستم های آبرسانی ساختمان ها استفاده می شوند تا با ایجاد یک منبع ذخیره آب تحت فشار، از روشن و خاموش شدن مکرر پمپ آب جلوگیری کنند. به عبارت دیگر، مخزن تحت فشار با حفظ فشار ثابت در سیستم آبرسانی، باعث کاهش مصرف انرژی، افزایش عمر مفید پمپ و عملکرد بهینه تر سیستم می شود.
این مخازن در اندازه ها و حجم های مختلف تولید می شوند و معمولاً در کنار یا روی پمپ آب نصب می شوند. به طور خلاصه، کاربرد مخازن تحت فشار یک عنصر کلیدی در سیستم های آبرسانی است که با ایجاد یک منبع ذخیره آب تحت فشار، به بهبود کارایی و کاهش هزینه های سیستم کمک می کند.
عملکرد منبع تحت فشار
عملکرد منبع تحت فشار به این صورت است که پس از اتصال به پمپ آب، این منبع حجمی از آب را تحت فشار مشخصی ذخیره می کند. این فشار توسط هوای فشرده ای که در داخل منبع وجود دارد و به عنوان یک بالشتک عمل می کند، حفظ می شود.
زمانی که شیر آبی در ساختمان باز می شود، ابتدا آب ذخیره شده در منبع تحت فشار به مصرف می رسد. تا زمانی که آب درون مخزن تمام نشود، پمپ آب روشن نمی شود و آب با فشار ثابتی از طریق لوله ها جریان می یابد.
با کاهش سطح آب در مخزن، فشار هوا نیز کاهش می یابد و در نهایت زمانی که فشار به حد مشخصی برسد، پمپ به صورت خودکار روشن شده و مجدداً مخزن را پر می کند.
این مکانیزم باعث می شود که پمپ آب به صورت مکرر روشن و خاموش نشود و در نتیجه عمر مفید آن افزایش یافته و مصرف انرژی کاهش یابد. همچنین، با استفاده از منبع تحت فشار، فشار آب در سیستم به صورت ثابت حفظ شده و از نوسانات فشار جلوگیری می شود.
لازم به ذکر است که به دلیل خاصیت فشرده شدن هوا، ممکن است با گذشت زمان فشار هوای داخل منبع کاهش یابد. به همین دلیل، توصیه می شود که هر چند وقت یکبار فشار هوای داخل منبع بررسی و در صورت نیاز تنظیم شود.
بررسی کاربرد مخازن تحت فشار
یکی از کاربردهای رایج مخازن تحت فشار، استفاده از آن ها در سیستم های آبرسانی ساختمان هاست. در این سیستم ها، مخزن تحت فشار با ذخیره آب تحت فشار، از روشن و خاموش شدن مکرر پمپ جلوگیری می کند.
این موضوع علاوه بر کاهش مصرف انرژی، باعث افزایش طول عمر پمپ و بهبود عملکرد کلی سیستم آبرسانی می شود. به همین دلیل، مخازن تحت فشار در مصارف خانگی، تجاری و ساختمانی نیز نقش مؤثری ایفا می کنند.
کاربرد مخازن تحت فشار تنها به مصارف ساختمانی محدود نمی شود، بلکه در صنایع بزرگ و حساس مانند نفت، گاز، پتروشیمی، معدن، هسته ای، فضایی و حمل ونقل نیز حضوری گسترده دارند. به عنوان مثال، در صنایع هوایی، بدنه و کابین هواپیما به گونه ای طراحی می شوند که مانند یک مخزن تحت فشار عمل کرده و فشار مناسب برای سرنشینان را در ارتفاعات بالا حفظ کنند.
در سیستم های صنعتی، مخازن تحت فشار نقش کلیدی در ذخیره انرژی و تأمین فشار پایدار دارند. در سیستم های پنوماتیک و هیدرولیک، این مخازن برای ذخیره سیال تحت فشار و تأمین انرژی مورد نیاز تجهیزات استفاده می شوند و باعث افزایش راندمان و کاهش نوسانات فشار در مدار می گردند.
به طور کلی، کاربرد مخازن تحت فشار بسیار متنوع بوده و بسته به نوع سیال، فشار کاری و شرایط بهره برداری، در حوزه های مختلف مورد استفاده قرار می گیرند. مهم ترین کاربردهای مخازن تحت فشار عبارت اند از:
- برج های تقطیر در صنایع نفت، گاز و پتروشیمی برای جداسازی و فرآورش مواد
- مخازن هیدرولیکی جهت ذخیره و کنترل روغن تحت فشار در سیستم های صنعتی
- مخازن گاز مایع برای نگهداری و حمل گازهایی مانند LPG و سایر گازهای فشرده
- مخازن مورد استفاده در راکتورهای هسته ای برای کنترل و ایمنی فرآیندهای حساس
- کاربرد مخازن تحت فشار در گرمایش صنعتی و ساختمانی و سیستم های سرمایش
- دیگ های بخار و بویلرها برای تولید بخار تحت فشار
- مخازن هوای هواپیما جهت حفظ فشار کابین در ارتفاع
- مخازن پنوماتیک برای ذخیره و تأمین هوای فشرده
- سیلندرهای غواصی برای ذخیره گازهای تنفسی
- پالایشگاه های نفت و واحدهای پتروشیمی در بخش های مختلف فرآیندی و ذخیره سازی
علاوه بر موارد فوق، مخازن تحت فشار در صنایع غذایی، دارویی و شیمیایی نیز برای نگهداری مواد حساس، واکنش پذیر یا نیازمند شرایط کنترلی خاص به کار می روند. با توجه به نیاز مشتری و شرایط عملیاتی، فشار قابل تحمل، جنس بدنه، شکل هندسی و استاندارد طراحی مخزن تعیین می شود تا بالاترین سطح ایمنی و کارایی فراهم گردد.
انواع مخازن تحت فشار بر اساس شکل هندسی
یکی از مهم ترین معیارهای دسته بندی و طراحی مخازن تحت فشار، شکل هندسی آن هاست؛ چرا که شکل مخزن تأثیر مستقیمی بر میزان تحمل فشار، توزیع تنش، ایمنی، هزینه ساخت و فضای اشغالی دارد.
به طور کلی، طراحی مخازن تحت فشار بر اساس شکل هندسی در سه نوع اصلی انجام می شود که شامل مخازن کروی، استوانه ای و مخروطی است. هر یک از این اشکال هندسی دارای ویژگی ها، مزایا و محدودیت های خاص خود هستند و بسته به شرایط کاری و نوع کاربرد انتخاب می شوند.
مخزن تحت فشار کروی
مخازن تحت فشار کروی از نظر مهندسی، مقاوم ترین نوع مخازن به شمار می روند. در این نوع طراحی، تنش های ناشی از فشار داخلی به صورت یکنواخت در تمام سطح مخزن توزیع می شوند و همین موضوع باعث افزایش چشمگیر مقاومت مکانیکی مخزن می شود. به دلیل این ویژگی، مخازن کروی گزینه ای بسیار مناسب برای نگهداری سیالات با فشارهای بسیار بالا هستند.
با وجود مقاومت بالا، فرآیند طراحی و ساخت مخازن تحت فشار کروی پیچیده تر از سایر انواع مخازن است. تولید این مخازن نیازمند تجهیزات پیشرفته و دقت بالای ساخت بوده و همین مسئله باعث افزایش هزینه نهایی آن ها می شود.
علاوه بر این، شکل کروی این مخازن موجب اشغال فضای بیشتری در محیط نصب می گردد و به همین دلیل در فضاهای صنعتی محدود، امکان استفاده از آن ها با چالش هایی همراه است. مخازن کروی معمولاً برای ذخیره سازی گازهای فشرده مانند LPG، آمونیاک و سایر گازهای صنعتی در مقیاس های بزرگ مورد استفاده قرار می گیرند.

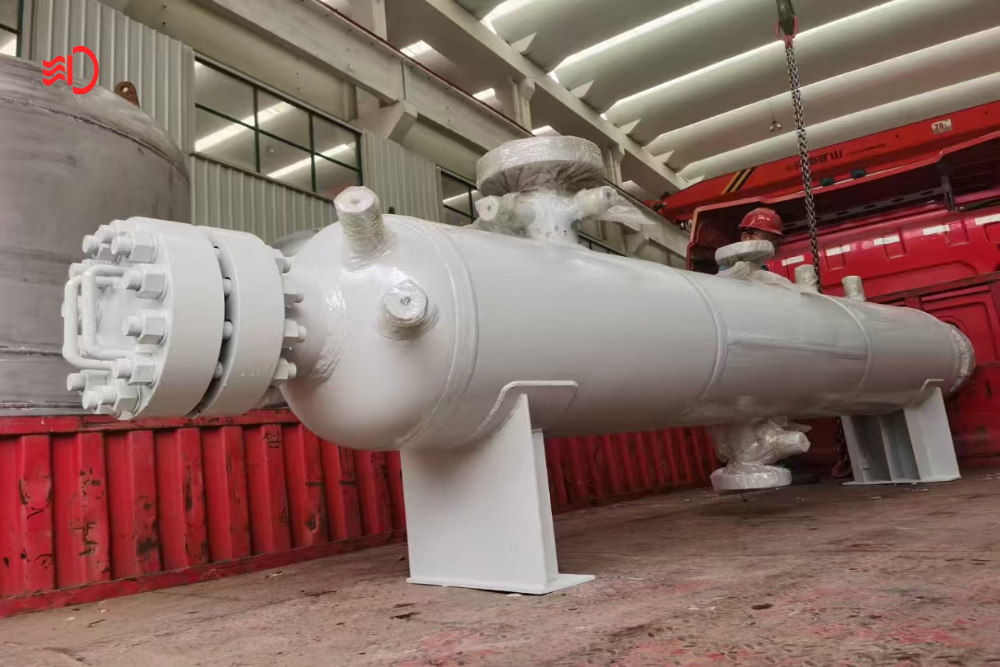

مخازن تحت فشار استوانه ای
مخازن تحت فشار استوانه ای رایج ترین و پرکاربردترین نوع مخازن در صنایع مختلف محسوب می شوند. این محبوبیت به دلیل تعادل مناسب بین استحکام مکانیکی، سهولت ساخت، هزینه مقرون به صرفه و انعطاف پذیری در طراحی است.
این مخازن از یک بدنه استوانه ای تشکیل شده اند که در دو انتهای آن سرپوش هایی به نام کلاهک قرار می گیرد. کلاهک ها معمولاً به شکل نیم دایره، بیضوی یا عدسی طراحی می شوند تا تحمل تنش های ناشی از فشار داخلی افزایش یابد.
یکی از مهم ترین مزایای مخازن تحت فشار استوانه ای، امکان نصب آن ها به صورت افقی یا عمودی است که این ویژگی باعث سهولت در جانمایی و استفاده در فضاهای مختلف صنعتی می شود.
همچنین این نوع مخازن نسبت به مخازن کروی فضای کمتری اشغال می کنند و قابلیت طراحی در ظرفیت ها و ابعاد متنوع را دارند. به همین دلیل، مخازن استوانه ای کاربرد گسترده ای در سیستم های ذخیره سازی بخار، هوای فشرده، آب، مواد شیمیایی و سیالات فرآیندی دارند و در بسیاری از پروژه های صنعتی به عنوان گزینه اصلی انتخاب می شوند.

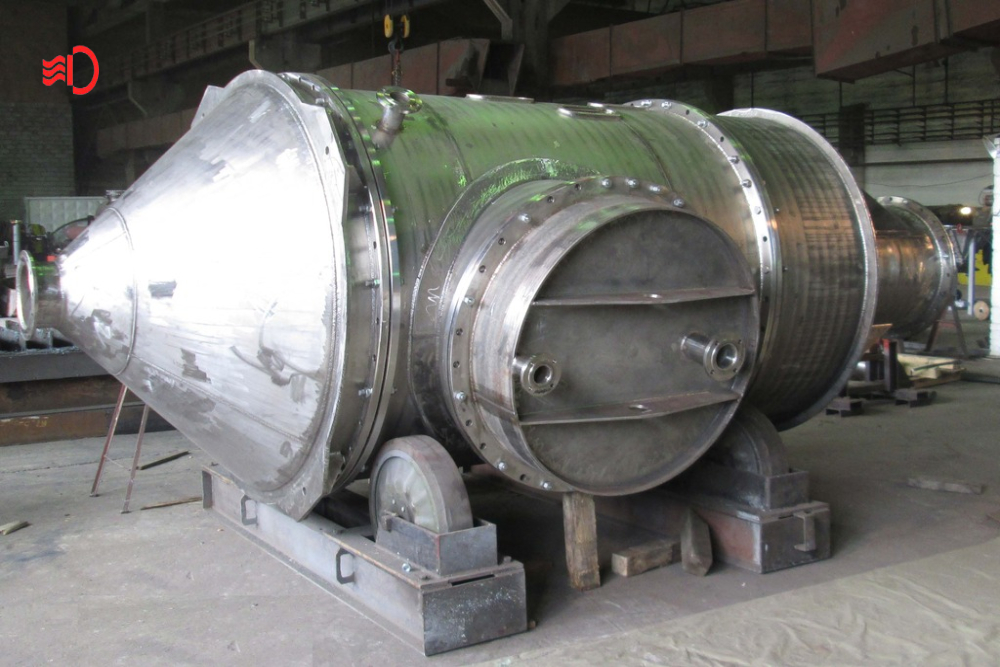

مخزن تحت فشار مخروطی
مخازن تحت فشار مخروطی نسبت به مخازن کروی و استوانه ای کاربرد محدودتری دارند و معمولاً در شرایط خاص و فرآیندهای ویژه مورد استفاده قرار می گیرند. این مخازن اغلب به صورت ترکیبی طراحی می شوند، به طوری که بخشی از آن ها استوانه ای و بخش پایینی به شکل مخروطی است.
وجود بخش مخروطی در این مخازن باعث تسهیل در تخلیه کامل سیال یا مواد جامد می شود و از تجمع رسوبات در کف مخزن جلوگیری می کند.
مخازن تحت فشار مخروطی بیشتر در صنایع شیمیایی، غذایی و فرآیندهایی که نیاز به تخلیه کامل و بدون باقی مانده دارند، مورد استفاده قرار می گیرند.
با این حال، به دلیل پیچیدگی توزیع تنش در ناحیه مخروطی، طراحی و تحلیل این نوع مخازن نیازمند محاسبات دقیق مهندسی و رعایت کامل استانداردهای طراحی مخازن تحت فشار است. به همین علت، استفاده از این نوع مخازن کمتر متداول بوده و معمولاً برای کاربردهای خاص انتخاب می شود.
اجزاء اصلی منبع تحت فشار
مخازن تحت فشار از مجموعه ای از اجزای مهندسی شده تشکیل شده اند که هر یک نقش مشخصی در ایمنی، عملکرد صحیح و طول عمر مخزن ایفا می کنند.
شناخت اجزای اصلی مخازن تحت فشار، برای طراحی، بهره برداری و نگهداری از مخازن تحت فشار این تجهیزات اهمیت بسیار زیادی دارد. هر جزء باید مطابق با استانداردهای معتبر طراحی و ساخته شود تا مخزن بتواند فشارهای داخلی بالا را با اطمینان کامل تحمل کند. در ادامه، مهم ترین اجزای تشکیل دهنده مخازن تحت فشار معرفی و بررسی می شوند.
پوسته (Shell)
پوسته یا Shell، بدنه اصلی مخزن تحت فشار محسوب می شود و مهم ترین وظیفه آن تحمل فشار داخلی سیال است. این بخش بیشترین سطح مخزن را تشکیل می دهد و نقش کلیدی در استحکام مکانیکی و ایمنی کلی مخزن دارد.
پوسته مخزن بسته به نوع کاربرد، فشار کاری، دمای عملیاتی و شرایط محیطی، در اشکال و جنس های مختلف طراحی و ساخته می شود.
جنس پوسته مخازن تحت فشار می تواند شامل کربن استیل، فولاد ضد زنگ (استنلس استیل)، آلومینیوم، فولاد گالوانیزه و در برخی کاربردهای خاص، مواد پلیمری و پلاستیکی باشد. در میان این مواد، کربن استیل و فولاد ضد زنگ به دلیل مقاومت مکانیکی بالا، دوام مناسب و قابلیت جوشکاری، پرکاربردترین و مهم ترین متریال مورد استفاده در ساخت پوسته مخازن تحت فشار هستند.
کلاهک (Head)
در دو انتهای مخازن تحت فشار، بخش هایی منحنی شکل قرار می گیرند که به آن ها کلاهک یا Head گفته می شود. کلاهک ها نقش مهمی در توزیع یکنواخت تنش و افزایش مقاومت مخزن در برابر فشار داخلی دارند. به همین دلیل، طراحی صحیح شکل و ضخامت کلاهک ها از اهمیت بالایی برخوردار است.
جنس کلاهک ها معمولاً با جنس پوسته مخزن یکسان در نظر گرفته می شود تا سازگاری مکانیکی و متالورژیکی مناسبی ایجاد گردد. کلاهک ها در اشکال مختلفی مانند نیم کره ای، بیضوی، عدسی یا تخت طراحی می شوند و از طریق جوشکاری به پوسته مخزن متصل می گردند. انتخاب نوع کلاهک به فشار کاری، استاندارد طراحی و شرایط بهره برداری بستگی دارد.
لوله ایستاده (Stand Pipe)
لوله ایستاده یا Stand Pipe، لوله ای عمودی است که معمولاً در کنار مخزن تحت فشار نصب می شود و سطح سیال داخل مخزن را نشان می دهد. سیال موجود در مخزن وارد این لوله شده و به همین دلیل، تمامی ویژگی های سیال از جمله فشار، دما و سطح آن در لوله ایستاده نیز قابل مشاهده و اندازه گیری است.
وجود لوله ایستاده باعث می شود اپراتور بتواند پارامترهای موردنظر را بدون نیاز به اندازه گیری مستقیم از داخل مخزن و بدون ایجاد اختلال در عملکرد آن، بررسی و کنترل کند. این موضوع به افزایش ایمنی و سهولت بهره برداری کمک شایانی می کند.
دریچه بازدید (Manhole / Handhole)
دریچه بازدید یکی از اجزای مهم مخازن تحت فشار است که برای انجام عملیات بازرسی، تعمیرات، نظافت داخلی و نگهداری در نظر گرفته می شود. این دریچه امکان دسترسی ایمن به داخل مخزن را فراهم می کند.
در مخازن بزرگ، این دریچه با نام Manhole شناخته می شود و ابعاد بزرگ تری دارد تا ورود افراد به داخل مخزن امکان پذیر باشد. در مخازن کوچک تر، دریچه بازدید به نام Handhole شناخته می شود که اندازه کوچک تری دارد و بیشتر برای بازرسی های محدود استفاده می شود. طراحی و آب بندی مناسب دریچه بازدید نقش مهمی در حفظ ایمنی و جلوگیری از نشتی دارد.
لوله ها و اتصالات (Nozzles & Pipes)
برای ورود و خروج سیال به داخل مخزن تحت فشار، لوله ها و نازل هایی در بخش های مختلف مخزن تعبیه می شوند. این لوله ها بسته به نوع کاربری مخزن، می توانند در قسمت بالایی، جانبی یا پایینی مخزن نصب شوند.
لوله ها وظیفه انتقال سیال، تخلیه، پرکردن، تهویه و اتصال تجهیزات جانبی مانند شیرها، گیج های فشار و سیستم های کنترلی را بر عهده دارند. طراحی محل و تعداد لوله ها باید به گونه ای انجام شود که علاوه بر کارایی مناسب، ایمنی و یکپارچگی ساختاری مخزن حفظ شود.
نردبان (Ladder)
برخی از مخازن تحت فشار، به ویژه مخازن عمودی یا مخازنی که در ارتفاع نصب می شوند، دارای ارتفاع زیادی هستند. به همین دلیل، برای دسترسی آسان و ایمن به بخش های بالایی مخزن، نردبان یا Ladder بر روی بدنه آن نصب می شود.
نردبان ها امکان دسترسی به دریچه ها، تجهیزات کنترلی، شیرهای اطمینان و نقاط بازرسی را فراهم می کنند و نقش مهمی در ایمنی اپراتورها و تسهیل عملیات نگهداری دارند.
پایه یا تکیه گاه (Leg / Support)
برای استقرار مناسب مخازن تحت فشار روی زمین یا سازه، استفاده از پایه یا سیستم نگهدارنده ضروری است. پایه ها وظیفه تحمل وزن مخزن، سیال داخلی و بارهای وارده را بر عهده دارند و باید به گونه ای طراحی شوند که پایداری مخزن را تضمین کنند.
نوع پایه بسته به شکل مخزن، ابعاد، نحوه نصب (عمودی یا افقی) و شرایط محل بهره برداری متفاوت است. پایه ها می توانند به صورت پایه های فلزی، زین (Saddle) یا تکیه گاه های حلقوی طراحی شوند.
قیمت مخازن تحت فشار
قیمت مخازن تحت فشار ثابت و یکسان نیست و به عوامل مختلفی بستگی دارد. مهم ترین مواردی که بر هزینه نهایی تأثیر می گذارند شامل: ظرفیت و حجم مخزن، فشار کاری، نوع سیال ذخیره شده، جنس ورق (فولاد کربنی یا استنلس استیل)، نوع طراحی (افقی، عمودی، کروی) و همچنین روش ساخت و تست های ایمنی است.
علاوه بر این، رعایت استانداردهای معتبر و استفاده از متریال باکیفیت می تواند قیمت اولیه را افزایش دهد، اما در عوض موجب طول عمر بیشتر، ایمنی بالاتر و کاهش هزینه های تعمیرات در آینده خواهد شد.برای استعلام قیمت انواع مخازن تحت فشار با ما در تماس باشید.
نتیجه گیری
همانطور که دیدیم، کاربرد مخازن تحت فشار نقش بسیار مهمی در بهبود عملکرد سیستمهای آبرسانی ایفا میکنند. از افزایش عمر مفید پمپها و کاهش مصرف انرژی گرفته تا حفظ فشار ثابت آب و جلوگیری از نویزهای آزاردهنده، این مخازن مزایای بیشماری را به همراه دارند.
اگر شما هم به دنبال راهی برای افزایش کارایی سیستم آبرسانی منزل یا محل کار خود هستید، استفاده از مخزن تحت فشار میتواند گزینهای بسیار مناسب باشد. با انتخاب مخزنی با حجم مناسب و نصب صحیح آن، میتوانید از تمام مزایای این سیستم بهرهمند شوید.
سوالات متداول درباره کاربرد مخازن تحت فشار
- مخزن تحت فشار چیست و چه کاربردی دارد؟
مخزن تحت فشار، یک ظرف است که برای نگهداری مایعات یا گازها در فشار بالاتر از فشار اتمسفر طراحی شده است. این مخازن در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع غذایی و دارویی، و همچنین در سیستمهای آبرسانی ساختمانها استفاده میشوند. - چگونه میتوان یک مخزن تحت فشار مناسب را انتخاب کرد؟
مناسب به عوامل مختلفی مانند حجم مورد نیاز، فشار کاری، جنس مواد، ابعاد و شرایط محیطی بستگی دارد. همچنین، باید به نوع سیالی که قرار است در مخزن ذخیره شود و دمای کاری آن نیز توجه شود. چیست و چگونه تعیین میشود؟، حداکثر فشاری است که مخزن میتواند تحمل کند. - اجزای اصلی یک مخزن تحت فشار کدامند؟
اجزای اصلی یک مخزن تحت فشار شامل بدنه مخزن، تیوب داخلی، فلنج و اتصالات است. بدنه مخزن معمولاً از مواد مقاوم به فشار مانند فولاد ساخته میشود. تیوب داخلی، که از یک ماده انعطافپذیر مانند لاستیک یا پلاستیک ساخته شده است، وظیفه جداسازی آب از هوای فشرده داخل مخزن را بر عهده دارد.
