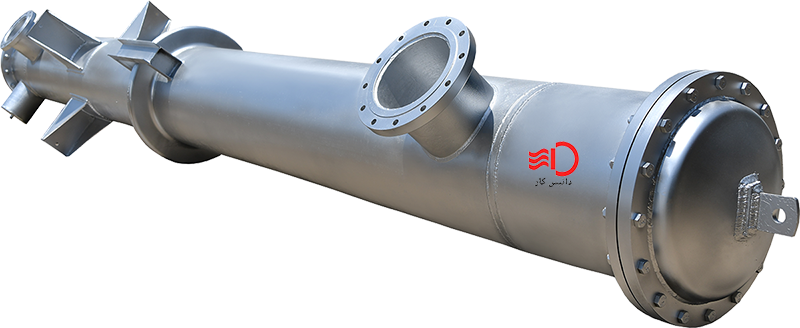

مبدل های حرارتی پوسته و لوله یا Heat Exchanger
مبدل حرارتی پوسته و لوله یا همان شل اند تیوب (Shell & Tube Heat Exchanger) یکی از پرکاربرد ترین تجهیزات در صنایع مختلف است. دلیل محبوبیت این نوع مبدل، سادگی طراحی، مقاومت بالا و قابلیت کار در فشار و دمای زیاد است. در این مبدل، تعدادی لوله درون یک پوسته قرار می گیرند؛ یک سیال از داخل لوله ها عبور می‌کند و سیال دیگر از اطراف لوله ها درون پوسته جریان دارد. تبادل حرارت میان این دو سیال از طریق دیواره لوله ها انجام می شود، بدون اینکه با هم تماس مستقیم داشته باشند.
این طراحی باعث می شود مبدل پوسته و لوله در فرآیند هایی مانند نیروگاه ها، پالایشگاه ها، صنایع شیمیایی، غذایی و حتی سیستم های سرمایش و گرمایش ساختمان ها به طور گسترده استفاده شود. به زبان ساده، هر جایی که نیاز به انتقال حرارت میان دو سیال باشد و شرایط کاری سنگین وجود داشته باشد، مبدل شل اند تیوب بهترین گزینه است.
اجزای مبدل های حرارتی پوسته و لوله Shell&Tube
مبدل حرارتی پوسته و لوله از اجزای مختلفی تشکیل شده است که در ادامه این اجزا را معرفی کرده و توضیح مختصری درباره هرکدام میدهیم.
لوله های مسی یا استنلس استیل یا مانیسمان
در مبدل های حرارتی پوسته و لوله، لوله ها یا همان تیوب ها می توانند از جنس های مختلفی مثل مسی، استنلس استیل یا فولادی مانیسمان ساخته شوند. انتخاب جنس لوله به نوع سیال، فشار کاری و شرایط محیطی بستگی دارد. مثلاً در محیط های خورنده یا صنایع غذایی معمولاً از لوله های استنلس استیل استفاده می‌شود، در حالی که در شرایط معمولی لوله های فولادی یا مسی گزینه های مقرون به صرفه تری هستند.
از نظر شکل طراحی، لوله ها می توانند مستقیم یا U شکل باشند. لوله های U شکل امکان تغییر مسیر سیال را بدون نیاز به استفاده از صفحات انتهایی پیچیده فراهم می کنند و برای برخی کاربرد ها کارآمدتر هستند.
همچنین مبدل های پوسته و لوله از نظر تعداد مسیر عبور سیال یا همان «پاس» به چند نوع تقسیم می‌شوند؛ به طور معمول از یک پاس تا چهار پاس ساخته می شوند. به عنوان مثال، در یک مبدل دو پاس، سیال پس از ورود به لوله ها مسیر را طی کرده و در انتها تغییر جهت می دهد تا یک بار دیگر در جهت مخالف حرکت کند و در نهایت از همان سمت ورودی خارج شود. اما در مبدل یک پاس، سیال تنها یک بار از ابتدا تا انتهای لوله ها عبور می کند و از طرف دیگر خارج می شود. انتخاب تعداد پاس به ظرفیت حرارتی مورد نیاز و شرایط طراحی سیستم بستگی دارد.
تیوب شیت Toube Sheet
صفحه ای که لوله ها در انتها به آن متصل می شوند چه از طریق جوش چه از طریق اکسپندر وظیفه تیوب شیت آبندی تیوب ها نسبت به یکدیگر می باشند.
بافل Baffle
داخل پوست صفحاتی تایید شده است که هدایت جریان سیال را عهده دار بوده و باعث کاهش سرعت عبور سیال می گردد ودر نتیجه راندمان انتقال حرارت به بالا ترین خود برسد.
این محصولات در صنایع بسیاری از قبیل دارو سازی،صنایع غذایی، صنایع پتروشیمی و نیرو گاهی ،صنایع پالایشگاهی و تاسیسات و … استفاده می گردد.
پوسته shell
پوست shell با توجه به نوع سیال می تواند از انواع متریال مختلف ، از قبیل (لوله یا ورق استنلس استیل یا فولادی) انتخاب نمود. شرکت داتیس کار در زمینه فروش میکسر استنلس استیل و خرید مبدل حرارتی خدمات شایانی را به مشتریان خود عرضه می دارد.
درپوش
که معمولاً به صورت عدسی یا نیمکره بوده و به وسیله پیچ و مهره به پوسته متصل می گردد و ورودی و خروجی سیال به درپوش متصل می گردد.
کاربردهای مبدل های حرارتی
مبدل های حرارتی قابلیت خنک سازی و گرم نمودن انواع سیالات را دارد و کاربرد مبدل های حرارتی در صنایع پتروشیمی و نیروگاهی جهت خنک کردن یا گرم کردن سیالات مورد استفاده قرار گرفته است.
مبدل های حرارتی با توجه به تنوع بالا در مدل و متریال ساخته شده برحسب شرایط کاری در صنایع زیادی از قبیل صنایع دارویی، بهداشتی، غذایی، تاسیات و …مورد استفاده قرار گرفته است.
انواع مبدل برمبنای نوع جریان سیال
الف- جریان متقاطع یا cross current
ب- جریان همسو co current
ج- جریان مخالف یا ناهمسو current counter
انواع مبدل بر مبنای طراحی و ساخت
- مبدل پوسته و لوله Shell &Tube
- مبدل اسپیرال یا مارپیچ Spiral Heat Exchanger
- مبدل صفحه ای Plate Heat Exchanger
- مبدل پره ای یا فین دار Fin Plate Heat Exchanger
در ادامه انواع مبدل بر مبنای طراحی و ساخت را تشریح کرده ایم.
مبدل پوسته و لوله
یکی از پر مصرف ترین نوع مبدل های حرارتی بوده که در صنایع مختلف از قبیل پالایشگاه، نیروگاه پتروشیمی و کارخانجات صنعتی مورد استفاده قرار میگیرد .در این نوع از مبدل ها با استفاده از انواع لوله ها از قبیل مسی، استنلس استیل، مانسمان با توجه به کاربرد مبدل استفاده می گردد . به این صورت که سیال از داخل لوله ها عبور کرده و سیال دیگری از فضای مابین لوله ها و داخل پوسته متقاطع یا موازی در طول لوله ها جریان پیدا می کند.
این نوع مبدل ها قابلیت کارکرد در دما و فشار بالا را داشته و کاربرد های متنوعی در صنایع گوناگون داشته است.
مبدل اسپیرال یا مارپیچ spiral
در این نوع مبدل ها لوله به صورت فنر یا مارپیچ در آمده که از یک یا چند حلقه با قطر های متفاوت ساخته شده که سیال از لوله اصلی مارپیچ وارد شده و در انتها نیز خارج می گردد. این نوع مبدل ها بیشتر در منابع کوئل دار اسپیرال و مبدل های حرارتی آب استفاده می گردد. متریال استفاده شده می تواند از لوله های مسی یا فولادی بوده که بنا به شرایط کارکرد متغیر می باشد.
از مزایای این نوع مبدل ها راندمان نسبتاً بالا ،مونتاژ سریع و مقاومت مکانیکی بالا در انقباض و انبساط لوله ها می باشند.
لازم به ذکر شرکت داتیس کار در زمینه فروش کویل اسپرال و فروش یونیت هیتر بخار ،فروش هواساز و دیگر وسایل صنعتی با قیمت مناسب خدمات رسانی می کند.
مبدل پره ای یا فین دار
این نوع مبدل از صفحات نازک و موجدار سینوسی تشکیل شده است که معمولا از جنس استنلس استیل 304 یا 316 می باشد در این نوع مبدل ها سیال از بین صفحات موجدار عبور کرده و منجر به انتقال حرارت بین آن می شود. این مبدل ها نسل جدیدی از فروش مبدل های حرارتی بوده که در آن سیال سرد و گرم از میان صفحات حرکت کرده و سطح زیادی جهت انتقال حرارت فراهم کرده به همین دلیل دارای راندمان بالایی نسبت به سایر مبدل ها می باشد .
در ادامه فرمول هایی مربوط به محاسبات فنی مبدل حرارتی میبینیم، اگر مایل هستید فرمول این محاسبات را در سیستم یا موبایل شخصی خودتان داشته باشید روی دکمه دانلود کلیک کنید.
