ایرواشر چیست؟ انواع و ساخت ایرواشر

ایرواشر (Air Washer) یکی از تجهیزات تخصصی تهویه مطبوع است که با ترکیب فرآیند سرمایش تبخیری، رطوبت زنی کنترل شده و فیلتراسیون چند مرحله ای هوا، عملکردی چهار فصل برای تهویه صنعتی و ساختمانی فراهم می کند. ایرواشرها علاوه بر کارکرد سرمایشی در تابستان، با بهره گیری از کویل های آب گرم یا بخار، قابلیت گرمایش موضعی در فصل زمستان را نیز دارند. در این مقاله به بررسی مزایا و معایب و انواع ایرواشر را می پردازیم.
دستگاه ایرواشر چیست؟
ایرواشر نوعی دستگاه هواساز تهویه مطبوع است که بوسیله سیستم تبخیری (پاشش آب) و کاهش دمای هوا موجب قابلیت سرمایش را افزایش می دهد. این دستگاه از سیستم تهویه تبخیری بر پایه سایکومتری استفاده میکند که هم قابلیت سرمایشی دارد و هم گرمایشی و همچنین میتواند هوا را به وسیلهی فیلترهای مخصوص از نظر آلودگیهایی مثل گرد و غبار، دود، بوی بد و … فیلتر کرده و هوای پاک خارج کند. با توجه به فیلترهای تایید شده در دستگاه ایرواشر از حمله فیلترهای آلومینیومی پاکتی، هپا امکان فیلتراسیون هوا میسر می گردد.
انواع دستگاه ایرواشر
ایرواشرها بر اساس نیاز تهویه در فضا های مختلف، در مدل ها و ظرفیت های گوناگونی طراحی می شوند که از نظر کاربری (خانگی یا صنعتی)، محل نصب (سقفی یا زمینی)، کلاس ظرفیت هوا دهی، و سطح فیلتراسیون تفاوت دارند. این تجهیزات در سه دسته ی اصلی شامل ایرواشر خانگی (Residential)، ایرواشر صنعتی (Industrial) و ایرواشر های هیبریدی یا سفارشی سازی شده تقسیم می شوند. در مدل های خانگی، طراحی اغلب به صورت سقفی تو کار و سازگار با کانال کشی انجام می شود، در حالی که مدل های ایستاده و صنعتی با حجم هوا دهی بالا، جهت استفاده در فضا های بزرگ نظیر سولهها، سالن های تولید، گلخانه ها و مراکز آموزشی تولید می شوند. در جدول زیر انواع آن را بررسی می کنیم:
نوع ایرواشر | محل نصب | کاربردها | ویژگیها و مزایا |
---|---|---|---|
ایرواشر سقفی خانگی | سقف کاذب (توکار) | آپارتمانها، دفاتر اداری، فروشگاهها | طراحی کامپکت، نیاز به کانالکشی، صدای کم، مصرف انرژی پایین، قابل استفاده در کلاسهای C، B، A |
ایرواشر ایستاده | بالکن، موتورخانه، پشتبام | مدارس، آموزشگاهها، سالنهای عمومی | ظرفیت هوادهی متوسط تا بالا، قابلیت گرمایش و سرمایش، نصب آسان، سهولت در تعمیرات |
ایرواشر صنعتی | فضای باز یا داخل سالن | سولهها، کارخانهها، گلخانهها، انبارها | ظرفیت بالا، امکان نصب تجهیزات فیلتراسیون پیشرفته، قابلسفارشیسازی، مناسب فضاهای بزرگ |
ایرواشر هیبریدی | سفارشی (بنا به پروژه) | پروژههای خاص یا چندمنظوره | ترکیب با کویل DX یا چیلر، کنترل هوشمند، امکان اتصال به سیستم BMS، مناسب شرایط خاص اقلیمی |
اجزای دستگاه ایرواشر کدام است؟
اجزای مهم ایرواشر بر حسب اینکه به صورت مستقل یا در تعامل با بقیه سیستمهای تهویه مطبوع مورد استفاده قرار بگیرد شامل: فن، فیلتر (فلزی یا پارچه ای)، نازل ها، استنلس استیل پودر کننده آب به انضمام کویل آبگرم و قطره گیری می باشد (پخشکننده هوا)، کویل آب گرم و تیغههای قطره گیر میباشد.
عملکرد دستگاه ایرواشر چگونه است؟
ایرواشر به عنوان یکی از تجهیزات کاربردی در سیستم های تهویه مطبوع، بر پایه فرآیند سرمایش تبخیری و تبادل همزمان گرما و جرم عمل می کند. در این دستگاه، هوا مستقیماً با ذرات ریز آب پاشیده شده از نازل ها تماس پیدا کرده و در نتیجه، بخشی از گرمای محسوس هوا صرف تبخیر آب می شود. این فرآیند منجر به کاهش دمای هوا و افزایش رطوبت نسبی آن می گردد. میزان خنک سازی و شرایط خروجی هوا به دمای آب تزریقی و طراحی سایکومتریک سیستم وابسته است. ایرواشر با کنترل دقیق پارامتر هایی همچون دمای آب، فشار پاشش و نرخ جریان هوا، نه تنها قادر به فیلتر نمودن ذرات معلق، گردوغبار و آلاینده هاست، بلکه می تواند شرایط آسایش حرارتی را با کمترین مصرف انرژی فراهم کند. تفاوت اصلی این سیستم با کولر آبی در ساختار بهینه تر نازل های افشانک، نوع تماس مستقیم هوا با آب، و قابلیت ترکیب با کویل های گرمایشی یا فیلتر های پیشرفته است.
شایان ذکر است دستگاه ایرواشر در محیط هایی که دارای رطوبت بالا می باشد، (از قبیل شهرهای شمالی و شهرهای جنوبی) از راندمان خوبی برخوردار نبوده و اصولا در آن شرایط محیطی کارایی ندارد.
دستگاه های مرتبط: کویل صنعتی بخار و آبگرم، مخازن استنلس استیل، پکیج زمینی مشعل دار
کارکرد ایرواشر در حالت گرمایشی
کارکرد ایرواشر در حالت گرمایشی
در زمستان جهت تولید گرما یک عدد کوئل گرمایشی پیش بینی شده است، که در ابتدا به وسیله آبگرم موتورخانه یا پکیج زمینی از طریق پمپ های موجود در موتورخانه به کوئل گرمایشی ایرواشر منتقل شده و فن های سانتریفیوژ با مکیدن هوا از روی فیلترهای موجود (فیلترهای آلومینیومی Bag Filter و غیره) هوا را عبور داده و سپس از سطح کوئل گذشته و به کانال انتقال هوا ارسال می گردد.
با توجه به دمپر های هوای تازه و هوای برگشت امکان استفاده از هوای تازه به طور صد در صد Full Fresh امکانپذیر بوده است. با توجه به هزینه بالای انرژی توصیه می گردد همزمان به طور نسبی از دمپرهای Full Fresh و برگشت ها Retune Air به صورت همزمان استفاده نمود، این کار باعث کاهش مصرف انرژی و کاهش هزینه های برق و گاز می گردد.
کلاس های ایرواشر
- کلاس 4 (class 4): در این نوع کلاس حداقل رطوبتی که ایجاد می گردد بین 50-45 درصد این کلاس بیشتر در مواردی استفاده می گردد که نیاز به رطوبت بالا نباشد.
- کلاس 6 (class 6): در این نوع کلاس رطوبت بین 70-50 درصد می باشد و به طور معمول بیشترین ایرواشر ها از این کلاس می باشند.
- کلاس 8 (class 8): در این نوع کلاس رطوبت تولید شده حدود 85-75 درصد می باشد، در این نوع کلاس در تابستان فقط از دمپرهای هوای تازه استفاده می گردد. (به علت رطوبت بالای ایجاد شده)
سایر محصولات داتیس کار: کویل استنلس استیل، منابع کویل دار و تحت فشار

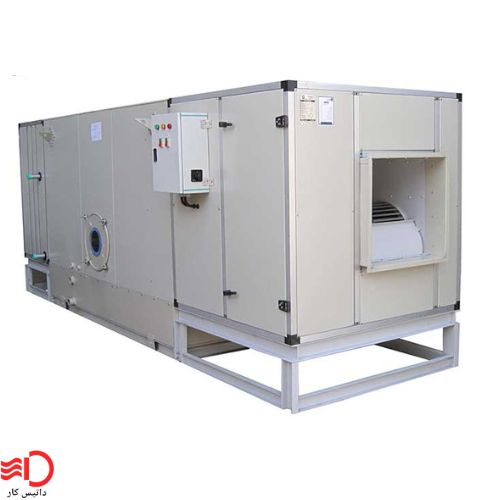

دستگاه ایرواشر
یکی از پر مصرف ترین سیستم های گرمایشی و سرمایشی مورد استفاده در صنایع و سوله های صنعتی و کلاً فضاهای بزرگ استفاده از دستگاه ایرواشر می باشد. ایر واشر دستگاهی است شامل سیستم خنک کننده تبخیری که بوسیله اسپری کردن آب و عبور هوا از میان آن باعث کاهش درجه حرارت هوا شده است. سیستم گرم کننده یا حرارتی ایرواشر شامل کوئل حرارتی بوده که بوسیله آبگرم یا بخار موجب تولید حرارت شده است.
ایر واشر ها معمولاً جهت مکان های صنعتی از قبیل کارخانجات انبارها، مساجد، کارگاه های صنعتی، پاساژ ها استفاده می گردد. بعضاً بهصورت خانگی یا آپارتمانی نیز ساخته می شود.
با توجه به عملکرد سرمایشی ایرواشرها که به صورت تبخیری بوده نباید انتظار ایجاد سرمایش مانند سیستم های تبریدی از قبیل مینی چیلر با کندانسینگ یونیت، پکیج یونیت را داشته و از طرفی هزینه اولیه خرید و نصب ایر واشر نسبت به سایر دستگاه های تبریدی (چیلر پکیج یونیت) بسیار کمتر بوده و مصرف انرژی پائین تری نسبت به آن دستگاه ها دارد. از فعالیت های داتیس کار می توان به تولید و میکسر استنلس استیل و فروش دستگاه کوره پخت صنعتی و فن سانتریفیوژ و یونیت هیتر بخار و آبگرم و خرید مبدل حرارتی نام برد.
شرح اجزای ایرواشر به طور کامل:
کوئل حرارتی ساخته شده از لوله مسی و فن آلومینیوم FIN PLEAT سینوسی با راندمان بالا بوده لوله های بکار رفته سایز 5/8 طراحی شده است. بنا به درخواست مشتری در صورت داشتن سیستم بخار (دیگ بخار) امکان استفاده از کوئل حرارتی با لوله های مانیسمان و قبض آلومینیوم اسپیرال طراحی می گردد.
- پنل ها و ورق های بکار رفته در ساخت دستگاه ایرواشر از نوع گالوانیزه مرغوب بوده که باعث طول عمر دستگاه می گردد.
- فن های بکار رفته در سه مدل BACK WARD, FOR WARD, AIR FOIL بوده که با توجه به کارکرد دستگاه توسط طراح انتخاب می گردد.
- کوئل های بخار با استفاده از فین های استنلس استیل، مس و آلومینیوم قابل طراحی و ساخت می باشد.
- فیلترهای بکار رفته از نوع آلومینیومی استاندارد شرکت می باشد. در صورت نیاز به استفاده از فیلترهای هپا و کربن اکتیو و فیلتر های پاکتی بنا به درخواست مشتری امکانپذیر می باشد.
- دمپرهای های هوا از نوع OPPOSED BLADE DAMPER (دمپرهای متقابل) با واشرهای هوابندی می باشد که به صورت معمول کنترل دستی می باشد و در صورت نیاز امکان اتصال به دمپر موتور با سفارش مشتری اجرا می گردد.
کاربرد ایرواشر ها کدام اند؟
ایر واشرها با کاربردهای مختلفی تولید و در بازار عرضه می شوند:
- رطوبت گیری
- خنک کردن هوا
- حذف گرد و غبار و باکتری ها
- رطوبت زنی
پارامترهای خرید ایرواشر
- مقدار حجم هوادهی
- فشار استاتیک
- شرایط جوی و جغرافیایی
- قدرت موتور
- افقی یا عمودی بودن
- اندازه کانال ها
- محل نصب
دستگاه های مرتبط: اواپراتور، کندانسور
معرفی انواع ایرواشر های خانگی و صنعتی
معرفی انواع ایرواشر های خانگی و صنعتی
ایرواشر و هواساز های خانگی مشکلات گذشته خود را بابت تهویه هوا و تامین هوای گرم و سرد بر طرف کرده اند و دیگر خبری از مشکلات این چنینی نیست، بلکه باعث صرفه جویی های کلانی در هزینه و مصرف انرژی برق هم می شوند.
بعلاوه در حال حاضر با تولیدات بهینه و مؤثر کارخانجات، ایر واشر ها در انواع مختلفی مانند خانگی و صنعتی تولید و در بازار به فروش می رسند.
انواع ایرواشرهای خانگی
- زیر سقفی
- پشت بامی
- ایستاده
انواع ایرواشر های صنعتی
- بالا زن
- عمودی
- روبرو زن
تفاوت ایر واشر آپارتمانی و صنعتی
دستگاه ایرواشر خانگی و صنعتی از لحاظ ساختار و نحوه عملکرد بسیار شبیه به هم هستند. اما به دلیل حجم محیط های صنعتی، که دارای سالن و سوله هایی با سقف بلند هستند مقدار جریان هوای برگشتی به داخل ایرواش های صنعتی بالا می باشد.
کاربرد و موارد مصرفی دستگاه ایرواشر
- کارخانجات، مجتمع های تجاری اداری
- سالن های ورزشی، مساجد و حسینیه ها
- فروشگاه ها، پاساژ ها، هتل ها
- انبارها و سایر مکان های بزرگ
- امکان ارائه تجهیزات جانبی از قبیل سایلنسر صداگیر، تابلو برق کنترل و فرمان و سیستم کنترل دور الکترو موتور
- (اینورتر و سیستم کنترل رطوبت و دما)
- استراکچر دستگاه ساخته شده از پروفیل تقویت شده آلومینیوم با اتصالات آلومینیویی یا پلی امید کاور بیرونی دستگاه از جنس ورق گالوانیزه یا بنا به درخواست مشتری از جنس استنلس استیل طراحی شده، رنگ بکار رفته در انواع الکترو استانیک با ضخامت مناسب استفاده گردیده است.
فرق دستگاه ایرواشر با هواساز:
در دستگاه هوا ساز از سیستم تبرید استفاده می گردد بدین صورت که آب بوسیله چیلرهای صنعتی خنک شده و از طریق پمپ به کوئل سرمایشی موجب کاهش درجه حرارت هوا گردید و هوای خنک به داخل فضا یا کانال انتقال یافته.
در دستگاه ایرواشر از سیستم تبخیری استفاده شده بدین صورت که آب توسط پمپ به نازل های پاششی انتقال یافته و به صورت پودر در آمده و سپس به وسیله فن با عبور هوا از داخل ایرواشر باعث کاهش درجه حرارت هوا گردیده و سپس به داخل فضا با کانال انتقال می یابد.
در سیستم هوا ساز بدلیل استفاده از کمپرسور های تبریدی برق بیشتری نسبت به ایرواشر استفاده می گردد. هزینه تعمیر و نگهداری هواساز نسبت به ایر واشر به دلیل استفاده از سیستم تبرید چیلر آبی یا هوائی بیشتر از ایرواشر می باشد.
دستگاه های مرتبط: کوره هوای گرم، مخازن تحت فشار
مزایای دستگاه ایر واشر
مزایای دستگاه ایرواشر
- هزینه تامین و نگهداری قطعات به طور قابل ملاحظه ای کمتر از سیستم های تبریدی از قبیل چیلر و پکیج یونیت می باشد.
- تامین رطوبت مورد نیاز ساختمان در هوای خشک و گرم
- مصرف کمتر آب مصرفی نسبت به کولر های آبی
- کاهش هزینه برق و گاز ایرواشر در تابستان نسبت به سیستم های چیلر و پکیج یونیت
- حذف رایزر ها و لوله کشی های داخل ساختمان
- استفاده از پشت بام جهت دستگاه و در نتیجه کاهش اشغال فضای مفید
منظور از سرمایش تبخیری مستقیم چیست؟
در سرمایش تبخیری مستقیم، هوا از طریق تماس مستقیم با آب خنک می شود. تماس از طریق سطوح پوشال و یا مواد پلاستیکی خاص با سطح تماس زیاد ولی حجم کم صورت می گیرد. تماس آب با هوا همچنین می تواند به صورت موثرتری از طریق پاشش آب انجام شود. آب به هنگام تماس با هوا، گرمای هوا را می گیرد و به بخار تبدیل می شود.
هوا نیز که بخشی از گرمایش را از دست داده است خنک می شود ولی رطوبت آن افزایش می یابد. در این فرایند گرما مبادله نمی شود. چنانچه گفته شد در مناطق گرم و خشک این هوا که دمای خشک آن پایین آمده است آسایش نسبی را به همراه دارد. میزان آب مورد نیاز تبخیر در دستگاه هایی که از اسپری آب استفاده می کنند به حدود 1/4 گالن در ساعت به ازاء هر 1000 CFM و 10 درجه کاهش دمای خشک هوا میرسد. به منظور برآورد دقیق تر می توان مقدار آب تبخیر شده را از نمودار سایرو متریک بدست آورد.
در دستگاه های سرمایش تبخیری که در آنها از مواد پلاستیکی سخت به جای پوشال استفاده می شود، سرعت هوا روی پلاستیکی 400-600 فوت در دقیقه در نظر گرفته می شود. ضخامت این مواد در محدوده 24-4 اینچ تغییر می کند. مقاومت این مواد در برابر جریان هوا نسبتاً کم است.
در ایرواشر ها راندمان دستگاه می تواند بسته به تعداد نازل ها و نیز تعداد ردیف آنها تغییر کند. سرعت عبور هوا در ایرواشر ها بین 300-600 فوت در دقیقه در نظر گرفته می شود. آب مورد نیاز نازل ها 4GPM به ازاء هر 1000 GPM برای نازل های یک ردیفه و 8 الی 10 GPM به ازاء هر 1000 GPM برای نازل هایی در دو ردیف است.
ارتفاع پمپ آب نیز لازم است حدود 100-55 فوت آب باشد. فشار مورد نیاز نازل های کوچک که آب را کاملاً پودر می کنند حدود 40 psi در نظر گرفته می شود. برای نازل های بزرگ تر این فشار به حدود 20 psi می رسد. مقدار آب مورد نیاز هر نازل حدود 1 تا 3/75 GPM است. مقدار آب اسپری نیز به ازاء هر فوت مربع سطح پاشش حدود 5-1 GPM است.

هزینه ساخت و فروش ایرواشر
فروش ایر واشر خانگی و صنعتی در داتیس کار با گارانتی و اصالت کالا انجام می شود. خرید ایر واشر پشت بامی یا آپارتمانی و انواع ایرواشر با هزینه مناسب و کیفیت عالی در داتیس کار امکان پذیر می باشد. البته ظرفیت و ابعاد دستگاه و جنس قطعات هم روی هزینه فروش ایرواشر تاثیر می گذارند.
عواملی که روی قیمت ساخت ایر واشر تاثیر می گذارند شامل نوع کویل گرمایی، نوع کاربری فیلترها و جنس قطعات آن می شود. برای خرید ایرواشر خانگی یا هر نوع ایر واشر دیگری با شماره های داخل سایت تماس بگیرید یا فرم مخصوص درخواست محصولات را پر کنید. در صورتی که درباره اکونوپک میخواهید اطلاع بیشتر داشته باشید به صفحه ی فروش اکونوپک وارد شوید.
فروش ایرواشر داتیس کار
شرکت داتیس کار به صورت تخصصی در ساخت تجهیزات سرمایشی و گرمایشی صنعتی فعالیت دارد که از جمله این تجهیزات، دستگاه های ایرواشر می باشد. اگر قصد خرید این دستگاه را دارید، می توانید با متخصصان این مجموعه ارتباط برقرار کنید و هر سوال فنی درباره این تجهیز صنعتی را جویا شوید تا بتوانید با اطمینان خاطر و آرامش خیال یک خرید موفق داشته باشید.
سوالات متداول در رابطه با ساخت و فروش ایرواشر
مانند هر دستگاه پرکاربرد دیگری ایرواشرها هم به مراقبت و بازرسی به شکل مرتب نیاز دارند. لازم است که در هر فصل جهت راه اندازی به صورت کامل سرویس و راه اندازی گردد.
میزان خنک کنندگی ایرواشر به شهر محل نصب دستگاه بستگی دارد. در محیط های مختلف با شرایط هوایی متنوع دمای خنک کنندگی این دستگاه نیز متفاوت خواهد بود ولی به طور کلی ایرواشر در حالت سرمایشی می تواند دما را به اندازه 7 درجه کاهش بدهد. بعد از فروش ایرواشر نگهداری ایر واشر به چه صورت باید انجام شود؟
توان خنک کاری ایر واشر بعد از فروش ایرواشر چقدر است؟
چهمدت طول میکشه که اماده بشه و ارسال بشه؟
سلام وقت بخیر ،بستگی به ظرفیت و تعدادش دارد
برای نصب نیاز به کارشناس هستش؟
سلام وقت بخیر ،بله
برای چه فضایی مناسب هستش؟
سلام وقت بخیر- از فضای 250 متر تا 2000 متر مربع
مناسب اپارتمان هست؟
سلام وقت بخیر ، برای آپارتمان هایی با متراژ بالا و تعداد واحد زیاد(آپارتمان های بزرگ)- برج ها
خدمات پس از فروش هم دارید؟
سلام وقت بخیر ،بله
سفارش غیر حضوری هم دارید؟
سلام وقت بخیر ،بله
تشکر بابت اطلاعات خوب و عالیتون.
شما خرید اقساط هم دارید؟
سلام وقت بخیر- خیر
هرچند وقت یکبار نیاز به سرویس و نگهداری هست؟
سلام وقت بخیر- هرسال
هزینه تقریبی ایرواش خانگی حدودا چقدره؟
سلام وقت بخیر- ما ایرواشر خانگی تولید نداریم
برای سوله بهتره از دستگاه ایرواشر استفاده کنیم یا هواساز ؟
سلام وقت بخیر-بستگی به حجم سرمایه گذاری داره قیمتها متفاوت هست
میزان مصرف اب و برق ایرواشر چقدره برام مهمه مصرف بهینه انرژی؟
سلام وقت بخیر – اول ظرفیتتون رو مشخص بفرمایید.
سلام اندازه ابعاد هوا ساز چقدر هستش؟
سلام وقت بخیر-بستگی به ظرفیت دستگاه دارد
با سلام خدمت شما ممنون از خدمات خوب شما
سلام وقت بخیر – از رضایت شما بسیارخرسندیم
هزینه تقریبی ایرواش خانگی حدودا چقدره؟
سلام وقت بخیر-درحال حاضر تولید نداریم
خدمات پس از فروش دارید؟
سلام وقت بخیر – در صورتی که شرکت ما نصب کند بله دارد.
سلام. سالن با سقف ساندویچ پنل واتلاف کم به متراژ 850m2 وسقف 6 متر چه ظرفیت و مدلی رو پیشنهاد می دید؟
سلام خسته نباشید برای خرید دستگاه ایر واشر مزاحمتون میشم دقیقا باید چی کار کنم؟
سلام ممنون از لطف شما
شما میتونید برای ثبت سفارش و کسب اطلاعات بیشتر با شماره 02188300003 تماس حاصل فرمایید.
